Описание и характеристики, инструкция по программированию. Функции

2.

Cyberboy

Сейчас в теме

Нужно поставить Атол драйвер и настроить его, если поставить старый драйвер то будет нормально работать, если новый то будет задержка 10 секунд при подборе, что бы ее не было нужно купить этот драйвер, а так можете поискать на инфостаре статью а том как подключить старый драйвер Атолл.

3.

sdpj

Сейчас в теме

4.

Олесия

Сейчас в теме

5.

Cyberboy

Сейчас в теме

Стучитесь в скайп a_d_69 , помогу вам настроить.

6.

Golikov

Сейчас в теме

Можно решить вопрос тремя способами. 1. Настройить в сканере префиксом кнопку F7 а суффиксом CR.
2. Поставить драйвер атола и указать что сканер используется клавиатурный.
3. Поставить драйвер от 1с и перенастроить сканер на эмуляцию ком порта.

7.

Олесия

Сейчас в теме

Спасибо 🙂 правда 1с-кий драйвер не найду, д а и с перенастройкой боюсь наделать что-нибудь не так. есть подробная инструкция? т.к. по статье с сайта атола — я ничего не смогла настроить, т.к. указанного штриха не нашлось

8.

uriy

Сейчас в теме

9.

dimsbox

Сейчас в теме

(8) uriy, все что нужно выдал, осталось прикрепить пошаговую инструкцию =)
1. Распечатываем стр.2 из MetroSelect Single-Line Configuration Guide
2. Сканируем Enter/Exit Configuration Mode
и т.д.

10.

uriy

Сейчас в теме

(9) не надо инструкций, и кстати 2 стр необязательна.
Р.S. человек должен кое-где сам додумывать, дабы не отупеть

11.

dimsbox

Сейчас в теме

(10) uriy, похвальное стремление к развитию способностей форумчан инфостарта)
И Enter/Exit Configuration Mode необязательно? У конфигурации сканера нет защиты от случйных считываний конфигурационных ШК? Что-то слабо верится. Будет возможность — проверю. В таком случае Recall Defaults надо на обложке напечатать)

12.

uriy

Сейчас в теме

(11) проверь, лично я не пользуюсь Enter/Exit Configuration Mode (по крайней мере на части штрих кодов) делал так на ms95 серии

13.

Олесия

Сейчас в теме

14.

uriy

Сейчас в теме

По настройке usb -сканера штрих-кодов Honeywell MS9540
Для 1с7
1 втыкаем сканер в комп
2 он пытается найти дрова автоматом, после недолгих поисков устанавливает usb hid-совместимое устройство
(эт он у нас стал эмулятором клавиатуры) для любопытных открываем блокнот и штрихуем любой попавший под руку
товар.
3 Если нам нужен сканер в режиме COM то : с прикрепленного мной в посте №8 pdf распечатываем 68 стр и
страницу 2 (нумерация по книге-циферки в левом нижнем углу :-),а не по листам )
4 Теперь приступаем к программированию сканера. на 2 листе сканируем Enter/Exit Conficuration Mode —
слышим странный писк сканера, не пугаемся «процесс программирования пошел»
Дальше идем на 68 стр сканируем код с надписью Enable Usb Serial Emuliation Code, и опять слывшем писк сканера
И Это не все, возвращаемся на стр 2 и сканируем там тоже самое Enter/Exit Conficuration Mode тут сканер выдает опять дотошные звуки, но на этом процесс программирования сканера закончен.
5 И тут у нас компьютер вновь оживает с поиском драйверов на новый сканер. Подсовываем ему установку с указанного места с архива — Metrologic MS5145 Eclipse.rar .
В диспетчере устройств должно появиться оборудование типа (Holliway Metrologic Com4) в ком портах. Если такого не произошло Думаю процесс установки драйвера Вы проморгали, то пере тыкаем сканер в другой usb порт и повторяем действия №4.
6 Устанваливаем утилиту от атола можно выбрать установку автоматом или выборочно, выбираем только устройство ввода.
7 Запускаем тест сканера находим кнопку поиск оборудования сканируем сканером любой штрихкод, смотрим и видим
наш код а в конце квазибяки типа #13 #10 . Закрываем поиск оборудования выставляем наш высветившийся com порт
и в графе суффикс выбираем сперва #13 потом #10. Ставим галочки выключать оборудование при старте и устройство включено.
8 Далее в 1с7 у нас должен по идее скопироваться драйвер атола, и мы в Администрирование -настройки торгового оборудования находим его и ставим подключить. У нас выходит сообщение устройство успешно подключено. Потом заходим Администрирование — параметры и проверяем на вкладке — Сканер штрих кода, наши выясненые настройки порта скорости и суффиксов.
8,5 если драйвера сканера в 1с мы не видем. То идем в ProgramFiles/Atol ищем там Scanner1c.ert , dll кидаем все это в нашу базу (вот точно куда не скажу для верности кидайте в корневую базы и в папку extforms/equip. Далее в 1с добавляем новое устройство сканер, указываем новое имя сканеру показываем на scaner1c.ert ,scaner1c.dll, обработка внешняя, пишем идентификатор -Scaner )-вот вроде все.

Инструкция на писана по памяти, просьба сильно не пинать если что забыл.

Кстати для 1С8 переводить сканер в usb режим не обязательно он и на эмуляторе клавиатуры прекрасно код берет

15.

Олесия

Сейчас в теме

Спасибо :))) попробуем :))) он так то у меня полностью работает, только с нажатием кнопки Ф7 выдает форму для считывания кода и поиска его по базе, а так хочется чтобы он при нахождении в чеке и при сканировании товара сразу выдавал нужный товар (без нажатия Ф7). Не знаю как правильно называется весь этот процесс, но у других я такую штуку видела. т.е. идет просто сканирование товара и все — без дополнительных движений

16.

uriy

Сейчас в теме

(15) Ты только скажи для ясности какая у тебя 1с стоит 1с77 1с8х розница торговля управление торгвлей (Справка о программе). Мне уже страшно интересно стало ))))

17.

Олесия

Сейчас в теме

18.

uriy

Сейчас в теме

(17)
первый файл драйвер атола установи его
2- инструкция с картинками (раскрасками)

ут настр обор.docx

19.

uriy

Сейчас в теме

Если что не понятно пиши,помогу.
Если получилось плюсани мой ответ 🙂

20.

RomVin

Сейчас в теме

(19) uriy, спасибо помогло

Описание и характеристики, инструкция по программированию. Функции

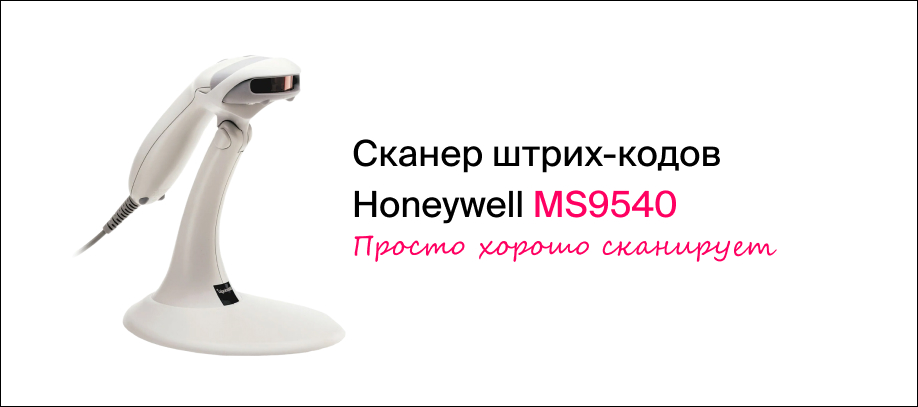

Ручной проводной сканер Honeywell MS9540 распознает все популярные линейные штрихкоды. Он применяется в дистрибуции и ретейле, легкой промышленности, логистике, на складском хозяйстве, в почтовой связи. Также подходит для решения офисных проблем — сканирования документов в архивах, штрих-кодов с папок-регистраторов и т.д.

Характеристики и функциональные возможности

Сканер разработан достаточно известной компанией Metrologic. После покупки в 2008 году компании американской корпорацией Honeywell ее название может звучать по-разному. Например, сканер может называться Honeywell VoyagerCG 9540.

Сканер считывает стандартные одномерные штрихкоды и даже символику GS1 DataBar. В модели реализована технология CodeGate, благодаря которой можно сканировать штрих-коды близко взаимнорасположенные: при снятии сканера с подставки автоматически активируется лазерный луч, выделяющий область сканирования, затем выбирается желаемый идентификатор. Считыватель отлично справляется также с кодами высокой плотности. Параметры сканирования:

Дальность считывания будет зависеть от качества печати штрих-кода, освещения и прочих параметров. Режимы работы сканера:

  • ручной — пока нажата кнопка считываются штрих-коды;
  • презентационный (включается, когда сканер стоит на подставку) — штрих-коды считываются автоматически;
  • CodeGate — когда устройство снимается с подставки, отключается презентационный режим и код считывается при активации кнопки.

Оставьте заявку и получите сканер штрих — кодов Honeywell MS9540 по выгодной цене

Возможности подключения

С внешним управляющим оборудованием связь реализуется благодаря коммуникации проводными интерфейсами:

  • через USB можно подключиться к компьютеру, терминалу сбора данных и прочим устройствам;
  • через RS-232 происходит интеграция с POS-системами;
  • через KBW считыватель подсоединяется в «разрыв клавиатуры» для замены ручного ввода сканированием;
  • через IBM 46XX с POS-терминалами.

Для подключения каждого интерфейса используется свой кабель. Кроме «физического» подключения, есть опция настройки сканера для активации эмулятора COM-порта или USB-клавиатуры.

Питание оборудования

Сканер получает питание от внешнего оборудования или от адаптера. Возможность автономной работы не предусмотрена.

Базовая комплектация Honeywell MS9540

В комплект поставки входят:

  • сам сканер MS9540;
  • инструкция и руководство;
  • блок питания, если в комплекте кабели USB или KBW.

Также можно приобрести дополнительные аксессуары:

  • кабель IBM46XX;
  • подставка;
  • крепежи для подставки;
  • крепежи для настенного монтажа.

Комплект поставки может меняться производителем.

Внешний вид и удобство эксплуатации

Сканер выпускается в черном и белом цветах. Небольшая компактная модель имеет небольшие размеры (198 × 78 × 56 мм) и легкий вес 149 г. Ударопрочный корпус выдерживает падения с высоты до полутора метров.

Если возникает необходимость работы без рук, можно воспользоваться подставкой. При установке сканера на стойку подставки автоматически включается презентационный режим. Чтобы работать устройством руками используется курок, находящийся на верхней панели. Рядом расположены 3 светодиодных индикатора:

  • зеленый — сканер готов к работе;
  • красный — идет успешное сканирование;
  • желтый — загорается при работе на подставке, если функция CodeGate отключена.

Может использоваться тоновая звуковая индикация для оповещения об окончании считывания штрих-кода.

Сканер может эксплуатироваться при температурном режиме от 0 град. до 40 °С и при допустимом уровне влажности в пределах — 5−95 %. Хранить же считыватель можно в более широком диапазоне температур — от −40 град. до 60 град.

Инструкция, драйверы и прошивки для сканера Honeywell MS9540 Voyager

  • после авторизации в разделе меню Barcode Scanners нужно найти папку Software;
  • в папке Software найти папку Drivers;
  • выбрать Honeywell Scanning USB Serial Driver в списке;
  • загрузите файл: он отлично подходит для MS 9540 Voyager и еще нескольких моделей.

Также на портале размещена необходимая для загрузки и работы документация и прочие полезные программы. У разработчика есть бесплатная утилита MetroSet 2 для работы с параметрами и обновлением ПО сканера.

Настройка Honeywell (Metrologic) MS9540 Voyager

Чтобы сканер заработал, необходимо его настроить. При выполнении подключения через кабель KBW специальное ПО не требуется, так как компьютер получает данные напрямую от считывателя также как и от обычной клавиатуры. Чтобы работать через COM-порт нужно будет установить драйвер для сканера и выбрать необходимые параметры при помощи сканирования штрих-кодов из инструкции. Все штрих-коды указаны в дополнительной документации.

Отзывы о Honeywell MS9540

Сканер успешно и эффективно работает уже несколько лет в магазинах и складах и отлично зарекомендовал себя в разных отраслях. Пользователи в своих отзывах отмечают многочисленные преимущества считывателя:

  • высокую скорость работы — 72 скана в секунду;
  • ударопрочный надежный корпус;
  • возможность работы с близко взаимно-расположенными штрих-кодами;
  • универсальный драйвер, который подходит для большинства версий Windows (от XP до десятки).

Сканер в работе показывает высокую производительность, работает без сбоев и ошибок. Клиентам нравится чувствительный сканирующий элемент, который может считывать штрих-коды с затертых, помятых этикеток. Благодаря большому выбору интерфейсов можно подключить устройство к разным видам оборудования: компьютеру, ноутбуку, онлайн-кассе, POS-системе и POS-терминалу и пр.

Стоимость сканера штрихкодов Honeywell MS9540

Стоимость сканера зависит от выбранной модификации и наличия аксессуаров. МИнимальную цену имеет базовая версия с кабелем USB. Дороже будут стоить модели с кабелями KBW, RS-232 и IBM46XX. Самый дорогостоящий вариант — укомплектованный под ключ сканер со всеми доступными аксессуарами: крепежами, подставкой.

Как выбрать

Выбирая сканер штрих-кодов, ориентируйтесь на запросы вашего бизнеса. Выбирайте интерфейс в зависимости от типа внешнего оборудования, к которому подключается считыватель. Например, для связи с компьютером достаточно базовой модели с комплектным USB-кабелем. Если вам необходимо взаимодействие с POS-системами и терминалами, обратите внимание на модификации с интерфейсами RS-232 и IBM46XX. KBW-кабель потребуется для работы в режиме эмуляции клавиатуры.

Подставка нужна для освобождения рук оператора, что удобно при считывании штрих-кодов с мелких предметов. Если нужно зафиксировать сканер, чтобы сэкономить место, можно докупить наборы креплений для монтажа настольного или настенного.

Итог

Honeywell MS9540 — отличный проводной сканер штрихкодов, который достаточно востребован в торговле, медицине, логистике и прочих сферах. Считыватель предназначен для обработки распространенных 1D-штрихкодов. Он оснащается лазером, чувствительным к мелким, нечетким, грязным, плохо пропечатанным штрих-кодам.

Изделие удобно для длительной работы благодаря небольшому весу и его можно использовать всю смену. Наличие креплений и подставки позволяет комфортно разместить устройство на рабочей поверхности. Благодаря большому ассортименту модификаций и сопутствующих товаров на сегодняшний день можно легко подобрать считыватель для любых бизнес-нужд.

Остались вопросы по сканеру штрих – кодов Honeywell MS9540 Voyager? Оставьте заявку и получите консультацию специалиста

Описание и характеристики, инструкция по программированию. Функции

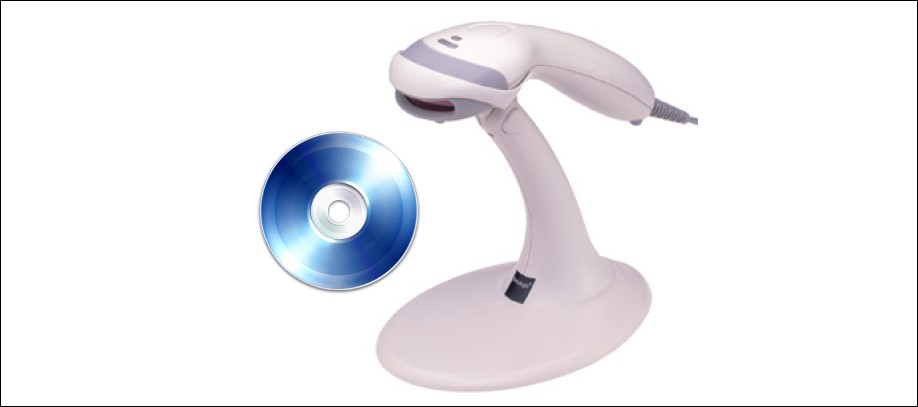

Проблемы работы сканера Honeywell MS9540 на ПК под управлением Windows 10, возникающие при его подключении через разрыв клавиатуры, не могут быть связаны с драйвером. Сканер требует драйвер только в случае его подключения через порт RS-232. В остальных случаях неполадки связаны с питанием, целостностью проводов или порта компьютера.

Установка драйвера напрямую

Если у вас запущено другое ПО для сканера, то перед установкой его необходимо удалить. Для этого в основном меню Windows найдите параметры системы и удалите ранее установленные драйверы в разделе приложений. После этого отключите сканер от ПК и распакуйте скачанный архив.

Для запуска установки нажмите на файл «Setup.bat» и следуйте указаниям установщика. Он предложит выбрать путь установки и количество учетных записей, которые будут иметь доступ к драйверам. Путь установки рекомендуется оставить по умолчанию, а второй параметр перевести в значение «Everyone».

Теперь сканер должен определиться системой. Следующим шагом необходимо настроить его работу с выбранной программой учета.

Скачивание драйвера с официального сайта

  • Перейти в раздел загрузок файлов по адресу: https://hsmftp.honeywell.com/
  • Пройти по пути: Software/Barcode Scanners/Software/Drivers/Honeywell Scanning/Current
  • Выбрать драйвер с актуальной датой и кликнуть на него. Загрузка продолжится через ранее скачанный официальный менеджер загрузок.

Следующие шаги не отличаются от прямой установки драйвера.

Для корректной настройки сканера, настоятельно рекомендуем обратиться к квалифицированным специалистам. Неправильная настройка может вывести сканер штрих-кода из строя!

Оставьте заявку, и наши специалисты настроят Honeywell MS9540 в кратчайшие сроки

Описание и характеристики, инструкция по программированию. Функции
