Что такое контрольная цифра и как она используется?

Контрольная цифра – это однозначное число, включенное в штрих-код, значение которого используется для математических расчетов, чтобы гарантировать точность штрих-кода.

Главная » Вопрос-Ответ » Все о штрих-коде (FAQ)

В данной статье даны ответы на все вопросы, касающиеся штрих-кода. Также приведена некоторая техническая информация. Если Вы все же не нашли ответов на свои вопросы, свяжитесь с нами и специалисты компании «Центр КТ» с удовольствием ответят Вам.

Что такое двумерный штрих-код?

Двумерный штрих-код хранит данные по горизонтали и по вертикали и часто кажется, что несколько штрих-кодов наложили один на другой. Существует более 20 стандартов двумерного штрих-кода, но самыми популярными являются DPF417 и DataMatrix. В основе двумерных штрих-кодов лежат передовые алгоритмы, которые позволяют закодировать больше информации на меньшей площади, а также предоставляют средства для поиска и корректировки ошибок при повреждении поверхности со штрих-кодом.

Что такое RFID?

RFID (Radio frequency identification – радиочастотная идентификация) – технология, которая для идентификации использует радиоволны. Самый общий случай использования этой технологии – хранение уникального номера, который идентифицирует человека или объект, и, возможно, другой информации на микрочипе, который подсоединен к антенне. Микрочип и антенну вместе называют радиомаяком или RFID-этикеткой. С помощью антенны идентификационная информация передается считывателю, который преобразовывает принятые радиоволны в цифровую информацию, которая затем может быть передана компьютеру.

Что такое штрих-код?

Штрих код – это набор геометрических символов, расположенных по определенному стандарту. Как правило, представляет собой вертикальные прямоугольники различной ширины. Набор таких прямоугольников представляет данные в машинном коде.

Штрих-код чем-то напоминает заводской номер. Числа и/или знаки, закодированные штрих-кодом — это уникальный идентификатор, который, после считывания, может быть использован компьютером для поиска дополнительной информации о продукте. Например, штрих-код на плитке шоколада — идентификатор продукта, который используется системой продаж, для определения цены, текущей скидки, и других коммерческих данных по базе данных.

Что такое штрих-код UPC?

UPC (Universal Product Code – универсальный код продукта) – 12-значный штрих-код, который уникально идентифицирует продукт. Данный штрих-код состоит из трех частей: код компании, код продукта, контрольная цифра. Совет по электронной коммерции Канады является ответственным за назначение и контроль за кодами компаний. Код компании уникально идентифицирует компанию и каждый код должен использоваться только той компанией, которой он назначен. Код продукта назначается и контролируется самой компанией, которой принадлежит свой уникальный код, для идентификации товара и услуги. Контрольная цифра, которая представляет собой однозначное число, используется сканерами штрих-кода для контроля того, что штрих-код был верно считан и расшифрован.

Что такое GTIN?

GTIN – это глобальная торговая система нумерации продукции, использующая EAN-UCC. Использует 14-значные числа. Данный код может быть создан при помощи четырех различных систем нумерации, которые используются в зависимости от поставленных задач:

Числа дополняются нулями для того, чтобы получить 14-значный код и представляют собой код страны, код компании или производителя, код товара и контрольную цифру.

Что такое штрихкод

Штрихкод — это всего лишь один из способов машинного считывания информации. Если бы компьютеры ценой $50 умели быстро читать текст с коробок, как это делает человек, никаких штрихкодов не понадобилось бы. Штрих коды бывают линейные (1D) и двумерные (2D). Линейный код можно увидеть на пачке сока или сигарет, а двумерный — на алкогольной акцизной марке. Сам по себе любой линейный штриховой код — это своеобразная азбука Морзе из точек и тире в виде полосок разной ширины с одним важным дополнением: буквы штрихкода сильно отличаются друг от друга, а используемые «правила письма» и «знаки препинания» позволяют нелишний раз проверить правильность прочитанного. Известно, что в штрихкоде не спрятано ничего интересного кроме тех самых цифр, что уже написаны под ним:

Пример кода EAN13

Т.е. «закодировано» в данном случае не значит «зашифровано и спрятано». Возникает вопрос: почему так много полосок и так мало информации? В цифрах снизу это занимает намного меньше места! Мы привыкли, что при компьютерном кодировании целые энциклопедии умещаются на одной пылинке, а тут такой расход бумаги. Этому есть сразу несколько причин. Причина №1 — чтобы кассиру было легче найти штрихкод. Причина №2 — чтобы мелкие повреждения не смогли исказить информацию. Причина №3 — уже упомянутые буквы и правила письма; чтобы трижды себя перепроверить, черточек не жалеют. И причина №4 — компьютеры за $50 не умеют (когда-то не умели) читать слишком мелкий «текст».

Вопрос: правда ли, что в штрихкоде «зашита» информация о цвете, размере или цене товара? Ответ на него требует объяснений и позволяет понять, что представляют из себя штрих-коды с точки зрения бизнеса.

Штрихкоды были изобретены в США в конце 1940х двумя студентами Норманом Вудлендом и Бернардом Сильвером как средство автоматизированной обработки информации о товарах (патент #2612994 от 1952 года). Существует известная легенда о том, что первым в мире товаром со штрихкодом была жевательная резинка Wrigley. На самом деле Wrigley была первым товаром из продовольственной тележки, с которого был считан штрихкод при проведении демонстрации новой технологии в магазине сети Marsh в городе Трой, Огайо. Помимо Wrigley в тележке были и другие товары со штрихкодом, но кассир выбрал первыми 10 пачек именно этой знаменитой жевательной резинки.

Тот факт, что часто пишут «жевательная резинка Wrigley была первым товаром со штрихкодом», уже сам по себе говорит о плохом понимании что тут к чему. Ну представьте себе: какой смысл тратиться на печать штрихкода, если его негде и нечем считать? Кто станет оснащать магазин сканерами ради жевательной резинки? Внедрение подобных технологий требует создания огромной инфраструктуры и изменения бизнес-процессов множества торговых и производственных компаний. Только положение крупного закупщика могло сподвигнуть производителей на технологическое изменение упаковки и окупить вложенные инвестиции.

Настоящий прорыв в распространении штрихкодирования случился 1 сентября 1981 года с решением министерства обороны США использовать код на основе кодировки CODE39 для маркировки всего товара, закупаемого министерством на военные нужды. Точно так же сейчас локомотивами внедрения штрихкодов на вторичной упаковке (т.е. на коробках и ящиках) в России являются такие компании как Ашан и Мега, которые «вежливо намекают» на это производителям.

Уникальный товарный номер

Как было сказано выше, штрих код представляет собой геометрически зашифрованный цифровой код товара — уникальный товарный номер. В практике мировых торговых отношений используются европейские номера EAN (European Article Number) — EAN-13 и EAN-8, обладающие уникальностью в мировом масштабе. Каждый из них присваивается национальным регистратором, в том числе EANCODE, осуществляющим регистрационные мероприятия в России. При этом получить штрих код в EANCODE может не только российская, но также и иностранная компания со статусом юридического лица, банковским счетом и русскоговорящими сотрудниками. Вся переписка иностранной компании в этом случае должна осуществляться на русском языке, а любые расчеты в российских рублях.

Присвоение товарного номера и занесение его в единую мировую базу данных дает существенные преимущества:

Получателем штрих кода для товара может быть не только его производитель, но и владелец бренда, а также импортер.

Для многих не совсем понятно, что из себя представляет код GTIN (Global Trade Item Number) — глобальный код товара, который часто упоминается в контексте с EAN-13 и EAN-8. По сути это тот же самый EAN-13 или EAN-8, но дополненный вначале нулями для того, чтобы довести количество цифр до 14. Такой формат требуется во многих приложениях. Например, для маркировки грузов и при оформлении прайс листов.

Какие самые распространенные сферы применения штрих-кода?

Штрих-код обычно используется для быстрого и надежного ввода данных, улучшая производительность. Ниже представлен список наиболее распространенных областей, в которых используются штрих-коды:

Должен ли я запросить штрих-код UPC?

Если Вы производите один и более товаров и собираетесь продавать их через розничные сети в США, Вы обязаны разместить UPC штрих-код на упаковке товара. Чтобы получить штрих-код UPC, Вам нужно обратиться в UCC (http://www.uc-council.org).

Присвоение штрих кода

На следующий день после того, как произведена оплата, от EANCODE будут получены присвоенные заявленным товарам штрих коды. Каждый из них будет уже зарегистрированы в международной базе. Вместе со штрих кодами будет выслан сертификат о том, что присвоение штрих кода на товар произошло в законном порядке. Также вы получите графическое изображение штрих кодов для типографии.

Если каждый год производится взнос в размере 5000 рублей, предприятие сохраняет право на получение штрих кодов на всю свою продукцию в любом количестве без дополнительной оплаты. Все штрих коды, полученные через компанию EANCODE, имеют неограниченный срок действия, считываются любыми видами сканеров и могут применяться в любых торговых сетях.

Важно! При заметном изменении потребительских свойств определенного товара необходимо получить для него новый штрих код. Если же изменилась только цена, а свойства остались те же, то разрабатывать новый штрих код нет необходимости.

В чем преимущество использования штрихового кодирования?

Поскольку штрих-код печатается и считывается машинами, их обработка занимает гораздо меньше времени а также с более высокой точностью, чем ввод данных вручную.

Например, ввод 12-ти позиций займет у оператора около 6 секунд. В то время, как считывание штрих-кода 12-ти позиций займет только 300 миллисекунд. При ручном вводе в среднем возникает одна ошибка на 300 позиций. При работе с контрастным штрих-кодом, нормой является менее одной ошибки в каждом миллионе считанных позиций. Ошибки при вводе данных приводят к дополнительным затратам – от стоимости повторного ввода данных до отгрузки не того товара не тому клиенту.

Какой штрих-код мне использовать – одномерный или двумерный?

Несмотря на то, что двумерные штрих-коды более мощны, вполне возможно, что для решения Ваших задач не потребуется та функциональность, которую предоставляют двумерные штрих-коды. Одномерный штрих-код – зачастую более выгодная по цене альтернатива. Одномерный штрих-код проще напечатать и сканеры для такого кода стоят дешевле.

Какой из стандартов использовать?

Перед тем, как выбрать какой стандарт Вы будете использовать в своем бизнесе, узнайте какие требования существуют на данный момент. Например, издательства обязаны для маркировки своих книг использовать штрих-коды ISBN, а периодические издания маркируются кодами ISSN. Если Ваш продукт предназначен для розничной торговли, то Вы должны использовать стандарт UPC-A для США и EAN-13 для Европы и большинства стран. В Японии используется JAN-13, который фактически является аналогом EAN-13.

Если Вы собираетесь использовать штриховое кодирование для своих внутренних целей или в других общих случаях и независимы от внешних факторов, то выбирайте стандарт, который больше всего подходит для Ваших задач. Например, если Вам необходимо закодировать алфавитно-цифровую информацию, выбирайте штрих-код, который позволяет кодировать такие данные. Code 128 и Code 39 неплохо подходят для общих задач.

Если Вам нужно закодировать большое количество информации (например, имя и адрес для служебного удостоверения), Вам помогут двухмерные штрих-коды типа DataMatrix или PDF417. Они намного мощнее одномерных штрих-кодов, но и сканеры для такого штрих-кода будут заметно дороже чем сканеры одномерных штрих-кодов.

Как все сделать по закону и не переплатить

Кто хотя бы раз делал покупки, не мог не обратить внимание на то, как быстро, в одно движение, происходит считывание информации с упакованного товара и передача ее на кассовый компьютер. Одной из главных предпосылок такого быстрого учета товаров является то, что на каждом из них есть штрих код — геометрическая картинка-шифр, содержащая нужную информацию. За каждым шифром стоит специальный номер. Откуда берется этот номер, зачем нужен штрих код, кроме как для быстрого обслуживания клиентов — расскажем в этой статье. Также будут рассмотрены волнующие многих читателей вопросы. Например, как получить штрих код для своего товара, насколько это трудно, сколько будет стоить и нужно ли это делать вообще.

Какова сфера применения штрих-кода?

Штриховое кодирование эффективно используется в системах, в которых участие человека минимально или отсутствует совсем. Применение технологий штрихового кодирования максимально возможно устраняет ошибки, которые возникают при вводе данных вручную. Штрих-код имеет множество сфер применения, в их числе – идентификация товаров, инвентаризация, маркировка грузов и т.д.

Размеры и цвета штрих кодов

Размеры символа штрихового кода EAN-13 и EAN-8

Штриховой код считывается сканером. При этом для успешного считывания символа необходимо добиться того, чтобы считывающий луч пересёк в поперечном направлении все линии символа штрихового кода. Если размеры или расположение символа штрихового кода таковы, что лучу сканера недоступны какие-либо участки изображения, либо неверно определено значение контрольного разряда считываемого символа, то считывания и декодирования символа может не произойти. Вот почему особое внимание следует уделять размерам и качеству нанесения штрихового кода, его расположению, а также правильности расчета контрольного разряда.

В повседневной практике качество нанесения штрихового кода проверяется просто – символ штрихового кода должен считываться стационарным сканером с первой попытки. А для объективной оценки качества нанесения штрихового кода используются специальные устройства – верификаторы.

Размеры штрих кодов EAN-13 и EAN-8

Номинальные размеры символа штрихового кода ean-13

·  ширина символа – 37,29 мм;

·  высота символа – 25,93 мм;

·  высота штриха – 22,85 мм;

·  левая свободная зона – 3,63 мм (или 11Х);

·  правая свободная зона – 2,31 мм (или 7Х);

·  штрихи, образующие левый и правый знаки-ограничители, а также центральный знак-ограничитель должны быть удлинены  Вниз  на 1,65 мм (или 5Х).

·  высота цифр в символе номинального размера — 2,75 мм;

·  минимальное расстояние от верхнего края цифр до нижнего края штрихов — 0,5Х (0,165 мм).

Допускается как пропорциональное увеличение символа EAN-13 до 200% от номинальных размеров, так и уменьшение до 80%:

—       Номинальный  размер (со свободными зонами): 37,29 мм х 25,93 мм (100%)

—       Минимальный  размер (со свободными зонами): 29,83 мм х 20,74 мм (80%)

—       Максимальный размер (со свободными зонами): 74,58 мм х 51,86 мм (200%)

Вероятно многие видели “красивые” штриховые коды, представляющие собой узкую и вытянутую лесенку. Для достижения этого эффекта изготовители этикетки сильно урезают символы штрихового кода по высоте, не изменяя горизонтальных размеров. Усечение штрихового кода по высоте недопустимо! Уменьшение высоты символа при сохранении его горизонтальных размеров (усечение) препятствует нормальной работе многолучевых сканеров, которые широко используются в супермаркетах.

Номинальные размеры символа штрихового кода ean–8

Штрихи, образующие левый и правый знаки-ограничители, а также центральный знак-ограничитель должны быть удлинены вниз на 1.65 мм.

При нанесении символов штрихового кода необходимо учитывать следующее:

Размеры штрих кодов ITF-14

Номинальные размеры символа штрихового кода itf-14

Номинальный размер (с рамкой): 152.40 mm x 41.40 mm (100%)

Не допускается увеличение размеров ITF-14 более 100% и уменьшение менее 25%.

Штриховые коды могут быть напечатаны с разными размерами. Выбираемый размер, помимо среды сканирования, также зависит от условий печати. Небольшой штриховой код может использоваться если хорошее качество печати сочетается с хорошим качеством подложки. Нужно выбрать подходящий размер символа, что бы он подходил к заранее выделенному для штрих кода пространству на упаковке.

Для каждого типа штрих кода его размер может меняться в пределах между минимальным и максимальным значениями. При прямой печати он определяется печатным устройством после испытаний. Оборудование, которое строит штрих коды из пикселей или точек не сможет производить штриховые коды в полном диапазоне размеров.

При принятии решения о размере символа штрихового кода должна учитываться среда, в которой будет производиться сканирование.

Символы штрих кода EAN-13, предназначенные для применения в розничной торговле, могут быть настолько мелкими, насколько это позволяет качество печати, а для условий склада символы штрих кода ITF-14 должны быть достаточно крупными для сканирования со значительного расстояния.

Каким должен быть цвет штрих кода

Качество штриховых кодов: сочетание цветов

При считывании штрихового кода сканер реагирует на чередование темных и светлых полос, поэтому сочетание цветов штрихов и пробелов должно быть таковым, чтобы обеспечить достаточную степень контрастности для считывания. Идеальное сочетание, когда напечатанные штрихи символа штрихового кода совершенно черные, а поле, на котором они печатаются идеально белое. В этом случае обеспечивается наивысшая контрастность. Это условие не всегда можно соблюсти на практике, так как шриховые коды печатаются в цветовых вариантах, предусмотренных дизайном упаковки. При желании использовать другие цветовые решения следует учитывать рекомендации по допустимым и запрещенным сочетаниям. Налагаемые ограничения связаны с техническими особенностями считывающих устройст. Поскольку лазерный луч сканера красного цвета, то «видит» он цвета так, как человек, носящий красные очки.

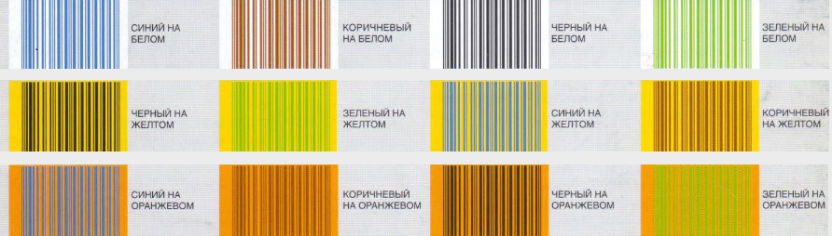

Цветовые сочетания, считываемые сканером

Считываются при определенных условиях

Не считываются при определенных условиях

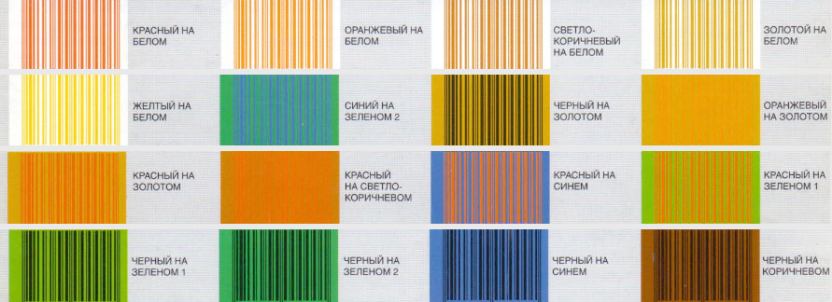

Цветовые сочетания, не считываемые сканером

Кто занимается управлением штрих-кодов?

Штрих-код чрезвычайно точен. В то время как оператор может допускать ошибку каждые 300 позиций, штрих-коды имеют нормы, допускающие менее одной ошибки на каждый миллион считанных штрих-кодов. К тому же некоторые стандарты кодирования имеют алгоритмы корректирования ошибок, что ведет к уменьшению этой нормы.

Сколько существует стандартов кодирования?

На данные момент существует более 300 стандартов штрих-кодирования. Различные стандарты используют различные алгоритмы кодирования. У каждого алгоритма существуют свои особенности такие как минимальная и максимальная длинна данных, ограничения на размер штрих-кода и т.д. различные стандарты имеют свои достоинства и недостатки и часто разрабатываются с учетом конкретной области применения. Однако, есть небольшое количество стандартов, которые подходят для большинства приложений.

Где получить штрих код для товара в России

В принципе, любое предприятие может использовать незарегистрированный штрих код на товар, который будет актуален для внутреннего пользования. Этим правом, например, пользуются большие супермаркеты, наклеивая свой штрих код на свою продукцию, у которой он изначально отсутствовал. Это позволяет весь без исключения перечень продукции включить в систему автоматического учета предприятия. В качестве внутреннего штрих-кода можно использовать международный номер, но при этом обязательно впереди добавить цифру 2. Можно использовать любые другие штриховые коды и даже создать свой собственный с нужной структурой. Но за пределами организации или предприятия любые виды «домашнего» штрих кода не используются.

Любые межсетевые отношения и отношения с серьезными партнерами требуют, зарегистрировать штрих код в международной базе учета. В настоящее время получить международный штрих код на продукцию какого-либо производства достаточно просто.

На сайте компании EANCODE вы найдете много полезной информации о том, как приобрести штрих коды на организацию и ИП и сможете получить бесплатную консультацию онлайн по любым интересующим вопросам. Компания помогает получить и зарегистрировать уникальные товарные коды EAN-13, EAN-8, которые используются как во внутренних торговых структурах, так и в международной торговле. Также в связи с нарастанием тенденции к расширению информации о товарах, которую предоставляют клиентам, EANCODE работает с кодами EAN-13+5, которые образуются при добавлении к EAN-13 кода EAN-5. В этом случае с этикетки считывается ряд дополнительных данных о товаре, включая сведения о дате окончания срока годности.

Важно! Следует заметить, что не все сканеры могут считывать расширенную информацию. Могут возникнуть трудности, разрешимые только с применением нового оборудования, которое пока что еще трудно настраивается.

Информация, которую содержит штрих код

Часто международный номер товара прописывается под соответствующим ему штрих кодом арабскими цифрами. Хороший товаровед должен уметь читать этот цифровой ряд без помощи сканеров и декодеров. При считывании тринадцатизначного основного кода — EAN-13 можно определить:

Для полной проверки необходимо зайти в поисковик глобального регистратора, ввести цифровой код и включить поиск. Если код легальный, вы получите информацию об обладателе кода. Если поддельный — ничего не найдете.

Код EAN-8 на товар малого размера представляет собой укороченный вариант EAN-13. Содержит информации меньше:

Целесообразность внедрения штрих-кодов

Как и всё остальное, технологии окупаются только там, где их применение целесообразно. Все технологии в бизнесе можно условно разделить на 2 группы: 1) инвестиционно-затратные, которые уменьшают себестоимость единицы продукции или услуги, и 2) увеличивающие себестоимость, но приносящие выгоду в чем-то другом. Например, покупка компьютера ускоряет набор и правку документов, а пастеризация молока уменьшает потери.

Если обклейка штрих кодами всего входящего товара явно увеличивает время приемки, то выгоды нужно искать на другом уровне. И выгоды эти проявляются при а) увеличении пропускной способности склада и б) увеличении номенклатурного ряда.

Штрихкоды сами по себе никого не дисциплинируют и ничью работу на себя не берут. Они не дают гарантий отсутствия ошибок и вообще каких-либо гарантий. Это принципиально невозможно. Работу после внедрения штрихкодов можно сравнить с грамотностью документов после установки Microsoft Word с проверкой орфографии. Формально набираемые на компьютере письма не стали более понятными и «правильными». Однако добрые 99% ошибок в орфографии и 50% в пунктуации исчезнут. Можно, конечно, продолжать писать «инвентаризация» и не обращать внимание на красную волнистую линию. То же самое может делать и рабочий склада, сканируя один товар, а отгружая другой, или сканируя одну ячейку, а беря из другой. Потому как, вообще говоря, он может вместо исполнения документа взять под мышку коробку с товаром и пойти домой.

Технология рассчитана на добросовестных работников, которые не хотят злонамеренно отгрузить не то, принять на склад лом по цене запчастей или «потерять»/»забыть» на складе пару тонн мороженных котлет. Не хотят, но из-за спешки, большого объема работы или большого количества похожих товаров, допускают ошибки.

В то же время подбор товара к выдаче становится намного удобнее и быстрее, поскольку на терминале видно, сколько и чего нужно взять из каждой ячейки. При этом каждая ячейка обладает собственным штриховым кодом и программа терминала требует сканировать его, чтобы убедиться в адресе хранения. Конечно, можно использовать и бумажные поручения на подбор, только их а) придется печатать и б) вводить с них в компьютер результат.

Резюмируя, повторим еще раз: штрих-коды позволяют справиться с повальным количеством ошибок при увеличении нагрузки на склад, росте числа поставок и номенклатурного ряда. Если же товаров два, клиент один, а складские работники все равно заблудятся в трех соснах, никакие штрих-коды не спасут.

Системы графического кодирования

Чтобы получить штрих код, цифры нужно зашифровать и представить в графической форме. Существует много способов шифровки данных о товаре, но в подавляющем большинстве для этого используют систему кодирования EAN. Штрих код EAN-13 соответствует международному товарному номеру EAN-13 для стандартных и больших упаковок. Штрих код EAN-8 соответствует товарному номеру EAN-8, который принят для товаров в маленькой упаковке, когда нет возможности полностью разместить EAN-13.

Также в мире распространено применение американского штрих-кода из 12 цифр — UPC-12 (то же, что UPC-А). После объединения организации Американского совета по единому коду UCC с организацией EAN в единую мировую систему EAN — UCC, американский штрих код адаптировали к европейскому. Теперь он является частью кода EAN-13. Для приведения в полное соответствие и возможность считывания сканерами достаточно к 12-разрядному американскому коду впереди добавляется префикс в виде нуля.

Важно! Прежде, чем подготовить штрих код к печати, нужно изучить существующие нормы параметров символов, а также допустимую кратность их увеличения и уменьшения. При этом помнить, что усечение только по высоте при сохранении горизонтальных размеров может негативно повлиять на идентификацию с помощью многолучевых сканеров.

Чем отличаются стандартны штрихового кодирования?

Различные стандарты используются для различных целей. Ниже приведен список наиболее популярных стандартов штрих-кода и указана сфера применения каждого стандарта.

Каким штрих-кодом мне нужно маркировать товары для розницы?

Если Вы поставляете товары для американских розничных сетей, то необходимо использовать штрих-коды UPC-A или UPC-E. Для других стран, как правило, используются EAN-13 или EAN-8.

После изменения в законодательстве, с 2005 года компании-импортеры в США могут использовать на своей продукции штрих-код EAN-13. Теперь Совет по универсальному штрих-коду (UCC) требует от ритайлеров, чтобы они принимали как UPC-A, так и EAN-13. Это избавляет производителей от необходимости размещать сразу два штрих-кода на своей продукции.

Как зарегистрировать штрих код

Чтобы зарегистрировать штрих код на продукцию любого предприятия, нужно:

После этого остается оплатить счет.

Какой стандарт штрих-кода является самым популярным?

Несмотря на то, что существует более 300 стандартов, самыми популярными являются UPC-A и Code 39. UPC-A/UPC-E используется практически на всех товарах, продаваемых в розничных сетях США, а Code 39 используется для автоматизации при идентификации. Им можно закодировать числа и буквы, он может быть напечатан любой длины и его можно прочесть любым сканером штрих-кода. Он широко используется в управлении и на производстве.

Каковы отличия между одномерными и двумерными штрих-кодами?

Одномерные штрих-коды кодируют данные только по горизонтали, в то время, как двумерные – по горизонтали и по вертикали. Поэтому двумерные штрих-коды более компактны и с их помощью можно закодировать больше информации на одинаковой площади. Двумерные штрих-коды также являются более устойчивыми к ошибкам при повреждении кода.

Что представляет собой штрих-код ISBN?

ISBN (International Standard Book Number) – это международный стандарт кодирования книг. Представляет собой число из 10 знаков для идентификации книг, брошюр, образовательных пакетов и книг для слепых. ISBN однозначно идентифицирует опубликованный материал. Данный штрих-код представляет собой разновидность EAN-13, в котором первые три знака всегда «978».

Приведет ли использования технологии RFID к устареванию штрих-кодов?

Нет. Два самых больших недостатка технологии радиочастотной идентификации – ее стоимость и безопасность информации. Экономия за счет роста производства все еще не достигнута для RFID, что делает данную технологию невыгодной для изготовителей. Применение RFID в некоторых приложениях, таких как точки продаж (Point of Sale – POS), будет обосновано только тогда, когда радиомаяки будут достаточно дешевы, чтобы клеить их к таким простым товарам, как, например, жевательная резинка. Другой не менее важной проблемой является безопасность. RFID-ярлык, прикрепленный к кроссовкам может быть использован для слежки. Также представьте, что кто-то может подойти к Вашему дому со сканером, который позволит считать информацию со всех ярлыков и, таким образом узнать, какие напитки Вы пьете и в каких магазинах одеваетесь.

Стандартизация

Линейный штрихкод EAN-13. Значение продублировано арабскими цифрами в нижней части штрихового кода (13 знаков).

European Article Number, EAN-13 или EAN (европейский номер товара) — Европейский стандарт штрихкода, предназначенный для кодирования идентификатора товара и производителя. Является надмножеством американского стандарта UPC.

— Разновидности кода:

Коды EAN-13, EAN-8 содержат только числа и никаких букв или других символов.

EAN-13 (полный) кодируется 13 цифр.

EAN-8 (сокращённый) кодируется 8 цифр.

EAN-128 позволяет опознать закодированную последовательность

— Стандартизацией и регистрацией кодов EAN занималась европейская ассоциациеия ЕАN, в продолжение развития стандартов разработанных организациями UCC (Uniform Code Council, Inc.) в США и ECCC (Electronic Commerce Council of Canada) в Канаде. В 2005 году все эти организации объединились друг с другом и разработали единый стандарт.

Теперь именно этот стандарт является универсальным для всех стран, а американская и канадская национальная организация настойчиво рекомендовала всем торговым компаниям своих стран заменить устаревшее оборудование и программы UPC, не способные считывать EAN, на современные.

История разработки и отличие EAN от UPC

Первоначально была разработана американская система штрихового кодирования Universal Product Code. Разработанная и внедрённая система кодировки товаров UPC в США и Канаде стала на столько популярной в торговых супермаркетах в те далёкие времена, что европейцы тоже призадумались о возможности применения этой очень удобной системы прежде всего в Европе, а также в других странах, то есть за пределами США и Канады. Стояло две задачи: обеспечить своих производителей определённым диапазоном кодов, отличных от «американских», для кодировки производимых товаров; и обеспечить возможность магазинам считывать как американские, так и европейские коды, и желательно, чтобы на упаковке был только один, единый штрихкод, а не два кода — один для США, другой для Европы. Для того, чтобы закодировать в коде товары других стран, необходимо было увеличить количество разрядов кода с 12 цифр, которые были в полном эксклюзивном владении американцев и канадцев, как минимум до 13 цифр, чтобы использовать эту дополнительную, и первую по счёту цифру в коде в качестве условного сигнала для торговых программ, что этот товар не американского производства, а товар производства другой страны. Американцам и канадцам в качестве этой цифры разработчики сразу зарезервировали ноль, что вполне естественно и логично.

Помимо организационной задачи перед разработчиками стояла серьёзная техническая задача – сохранить совместимость кодов, и одновременно возможность минимальных аппаратно-программных переделок сканеров штрихкода, очень удобных, но тогда ещё дорогих. Как говорится, чтобы «не изобретать велосипед», не тратить лишние средства на разработки, а воспользоваться уже имеющимися разработками американцев. Очень важно было сохранить всё то главное, что было в UPC: тоже самое количество штрихов; осевую симметричность кода для его удобного чтения как в прямом, так и в обратном направлении (если товар поднесён к сканеру «вверх-тормашками»); сохранить возможность чтения фотографически негативных кодов (некоторые производители и таким способом печатают код на товаре, то есть по тёмному фону светлые штрихи). В результате творческой работы, было найдено гениальное и простое решение: в целях максимальной совместимости, кодирование EAN было переработано из UPC так, что по-прежнему содержало только 12 «штриховых цифр», то есть только 12 цифр в коде имеют конкретноее соответствие конкретным штрихам, а эта тринадцатая, дополнительная, цифра «вычислялась» логическим путём. В принципе «рисунок» EAN-13 навскидку, ни чем не отличается от рисунка UPC, а для кодов, начинающихся с цифры ноль — точная копия.

Тайна 13 цифры

Первая цифра (в иллюстрации к статье — это цифра 5) кодируется иным способом, чем штрихами, она кодируется на определённом логическом уровне. То есть не группой штрихов, как последующие 12. Поэтому эту циферку, не имеющую конкретной штриховой группы внутри кода, часто располагают слева, за пределами самого кода. Как же кодируется тринадцатая цифра? Сразу нужно отметить, что правая половина кода не меняется в зависимости от того какая закодирована дополнительная цифра, в таблице структура цифр отмечена латинской буквой R. Логика тринадцатой цифры кроется в левой половине кода, в тех штрихах, которые кодируют левые 6 цифр. Это происходит на графическом уровне изображения кода каждой цифры. Из таблицы видно, что для кодирования первой цифры используется немного разное начертание штрихов обозначенное буквами L и буквами G. Определённое чередование этих кодов, даёт сканеру на уровне логики понять, какая первая цифра имелась ввиду. Например, для цифры «1» G-код у третьей, пятой и шестой цифры, то есть встретив код, в котором G-код левой части кода расположенны в этом порядке сканер в качестве первой цифры передаст в компьютер единичку. Для цифры «2» G-код у третьей, четвёртой и шестой цифры, соответственно сканер передаст в компьютер двоечку. Для других цифр эта логика отображена в таблице.

EAN-8

Также существует стандарт штрих-кода EAN-8, в теле сообщения которого кодируется только 8 цифр.

Каждая цифра в EAN кодируется с помощью четырёх штрихов: двух белых и двух чёрных. Штрихи могут иметь относительную ширину в одну, две, три и четыре единицы. Общая ширина штрихов одной цифры составляет семь единиц. Направление чтения комбинации штрихов значения не имеет

Кодирование цифр

Каковы графические отличия L-кода, R-кода, и G-кода? По сути для каждой цифры это одна и таже комбинация черно-белых штрихов, L-код отличается от R-кода лишь фотографически негативным исполнением, а G-код, в свою очередь, отличается от R-кода реверсивным (зеркальным) исполнением.

Так что ничего особо нового европейцы не придумали, но вот таким простым и гениальным способом вкодировали тринадцатую цифру.

Для цифры ноль в коде ни для одной из шести цифр левой части кода нет ни одного преобразования в зеркально-негативный вид, то есть все штрихи кодируются L-кодом, как в UPC. EAN-сканер, встретив код без штрихов с G-кодом, передаёт в компьютер первую цифру «ноль». В свою очередь, если этот код прочитает редкий на сегодняшний день, уже ушедший в историю американский сканер штрихкодов UPC, то он будет просто прочитан как «родной» код UPC, только и всего. Если же сканер UPC встретит на своём пути штриховку с G-кодом, то он просто не сможет считать этот код, и выдаст ошибку или не заметит и не передаст ни какой код в компьютер. Этим и обеспечена полная совместимость «снизу-вверх».

Резюмируя вышесказанное можно констатировать, что UPC может считаться частным случаем, подмножеством кода EAN-13, у которого первая цифра есть 0, которая часто не указывается в виде арабской цифры, и эти коды в этом случае ни чем не отличаются друг от друга по рисунку. Была полностью сохранена возможность чтения «американских» кодов на «европейских» сканерах, но не наоборот. Сам код EAN-13, и его 13 цифра в свою очередь формируется «игрой» негативности-реверсивности последовательности штрихов в левой части кода, в результате чего, чисто «американские» сканеры UPC читать европейский код не в состоянии, но обеспечена максимальная «похожесть» кодов друг на друга. К счастью, за эти годы, и в США и в Канаде этот тип сканеров уже вытеснен из всех магазинов, и установлены сканеры, способные считывать кодировку EAN-13, то есть продажа товаров из других стран не вызывает никаких проблем при продаже на территории стран-основателей этой самой распространённой системы автоматизации продаж.

Спасибо за заявку!

Наши менеджеры свяжутся с вами,
в кратчайшие сроки

Какое количество информации можно закодировать при помощи штрих-кода?

Существует множество различных стандартов штрих-кода. Каждый из них имеет свои ограничения. Штрих-коды с фиксированной длиной (например, EAN-13) позволяют закодировать только 13 символов, в то время, как при помощи штрих-кода стандартов Code 39 и Code 128 можно закодировать любое количество информации, которое будет ограничено только размером области для печати штрих-кода. В общем случае, чем больше данных закодировано штрих-кодом, тем длиннее он будет. Сканеры штрих-кода также имеют ограничения размера считываемого штрих-кода, что может также повлиять на размер штрих-кода в конкретных приложениях. На практике, самой популярной длиной для одномерного штрих-кода является 64 символа, а для двумерного штрих-кода – 1600 символов или более.

Вопрос — Ответ

Что такое штриховой код EAN-13?

Штриховой код EAN-13 необходимо отличать от международного товарного номера EAN-13. Штриховой код EAN-13 представляет собой графическое изображение уникального международного номера товара EAN/UCC-13 в виде, пригодном для автоматического считывания. Значение номера EAN-13 продублировано арабскими цифрами в нижней части штрихового кода (13 знаков).
Номер товара EAN-13 уникален в международном масштабе. Более 1 млн. компаний во всем мире кодируют свою продукцию штриховыми кодами EAN-13. На разных товарах проставлены разные значения штриховых кодов.
Регистрационный номер (глобальный код) предприятия отображается на упаковке продукции в виде первых 9 цифр штрихового кода (например, 462700952).
Номер товара EAN-13 имеет следующую структуру:
— 3 цифры – это региональный код (префикс) страны (например, 460-469 – Россия 482 — Украина, 540-549 —  Бельгия-Люксембург и т.д.);
— 6 цифр – это регистрационный номер предприятия
— 3 цифры – это порядковый номер продукции внутри предприятия;
— последняя 13-я цифра – контрольное число, вычисляется из предыдущих двенадцати.

Как получить штриховой код EAN-13 на продукцию своего предприятия?

Можно ли внутри предприятия использовать собственную структуру штрих-кода EAN-13?

Да, можно использовать товарный штриховой код EAN-13 для внутренних целей. В этом случае первая цифра (префикс) товарного номера должна быть 2, что означает «внутреннее использование». Например, универсам может изготовить собственные этикетки со штриховым кодом, начинающимся с цифры «2», и наклеить их на товары, на которых отсутствует штриховой код изготовителя. Номер, кодируемый штрих-кодом EAN-13, и в этом случае состоит из 13 цифр, однако его структура определяется самим пользователем. Важно отметить, что данная маркировка не должна использоваться за пределами этого предприятия.
Если необходимо закодировать данные другой длины, то для этих целей можно порекомендовать другие виды штриховых кодов. Помимо штрихового кода символики EAN/UPC существует около 225 видов штриховых кодов! Предприятия и организации в целях внутреннего учета и автоматизации документооборота могут самостоятельно выбрать любой подходящий вид штрихового кода (не обязательно EAN/UPC), разработать собственную структуру номера (товара, учетной единицы, подразделения, транспортного средства, документа, сотрудника и т.д.) и пользоваться этим кодом внутри предприятия (организации, отрасли). Например, Код 39 широко применяется для учета клиентов и сотрудников в системах контроля доступа, код 128 — позволяет представить в графическом виде буквенно-цифровую информацию и др.

Является ли штриховой код EAN-13 свидетельством страны происхождения товара?

Правда ли, что в штриховом коде есть скрытая информация о потребительских свойствах товара?

Нет, неправда. Существует заблуждение, что в штриховом коде скрыта информация о товаре: например, изготовитель, фасон, цвет модели, срок годности и прочее. Это неверно! Штриховой код – это всего лишь уникальный номер (ссылка) , по которому в электронном каталоге организации-владельца кода можно отыскать данные об указанной продукции. Без доступа к компьютеру, в котором хранится электронный каталог, по одному только номеру EAN/UCC-13 ничего узнать нельзя! (Это – как номерной знак на автомобиле. Где-то в компьютерах ГИБДД по номеру можно узнать имя автовладельца, но сам номер этой информации не содержит).

Какие префиксы кода зарезервированы для России?

Выдаете ли вы расширенный штрих-код GS1-128 DataBar Expanded Stacked (Расширенный Многострочный) для использования с ГИС (ФГИС) Меркурий и другими системами?

Да, штрих код EAN-128 (GS1-128) Data Bar Expanded Stacked  или по-русски Расширенный Многострочный, который подходит для использования с системой ФГИС (ГИС) Меркурий основан на известном многим штрихкоде EAN-13, однако дополнен следующей информацией: дата производства, дата истечения срока годности, вес нетто, номер партии, количество штук в упаковке, вес товара и др.
Таким образом, у нас вы можете получить штриховой код формата EAN13 и на базе него генерировать штрих-коды формата Расширенный Многострочный и использовать на упаковке по требованию торговых сетей и ГИС Меркурий.
Однако, учитывая то, что в состав ШК включены такие параметры как дата производства, дата истечения срока годности и номер партии, нанесение такого штрих-кода предполагается непосредственно на производстве, так как расширенный многострочный штрих код будет меняться как минимум ежедневно. Решение вопроса нанесения и ежедневной генерации штрихкода не относится к нашей компетенции, и мы обращаем внимание, что на данный момент существует некоторая неразбериха среди торговых сетей относительно требуемого формата штрих-кода формата Расширенный Многострочный, поэтому, пожалуйста, обращайтесь за примерами штрих-кодов и их точной структурой к сетям, с которыми вы сотрудничаете. Оборудование для нанесения ШК в ежедневной режиме вы можете приобрести у поставщиков торгового оборудования.

Вот пример кодирования единичной продукции с фиксированным весом по требованию одной из сетей (уточняйте какие конкретно поля должны присутствовать в штрих коде у торговых сетей, в которые осуществляется поставка).

(02)04605782080965(11)11102017(17)20102017(10)12345
(2) — символ, указывающий, что далее идет GTIN, он же штрих-код EAN-13 с префиксом 0 (ноль), всего 14 символов, используйте код, выданный нами, чтобы получить штрих-код, щелкните меню Получить штрих код выше.
04605782080965 — значение, описанное выше
(11) — Символ, указывающий, что дальше идет дата производства в формате ДДММГГГ
11102017 — значение, описанное выше
(17) — Символ, указывающий, что дальше идет дата истечения срока годности
20102017 — значение, описанное выше
(10) — Символ, указывающий, что дальше идет номер партии
12345 — значение, описанное выше

Чтобы добавить значение веса товара следует указать символ (3102)  и после него вес в граммах, используется 6 символов, если вес меньше шестизначного, впереди указывается 0(ноль), к примеру для 12500 граммов значение будет 012500, для 50 граммов значение будет 000050. Если добавить к описанному выше товару значение веса, то получится
(02)04605782080965(11)11102017(17)20102017(10)12345(3102)000050

Заключение

Хотя присвоение штрих кода на продукцию не является необходимым с точки зрения закона, это позволяет получить ряд существенных преимуществ и избежать многих трудностей, связанных с доверием деловых партнеров и покупателей. Использование системы штрих кодов на продукцию значительно упрощает труд кассиров, улучшает качество обслуживания покупателей и помогает правильному прогнозированию закупок. Если ваш торговый бизнес предусматривает внешние или даже международные деловые связи, то вам необходимо оформить нужные бумаги и получить на свои товары штрих код EAN. Специалисты компании EANCODE с удовольствием вам в этом помогут.
