Здесь мы пошагово расскажем и покажем как настроить принтер этикеток с нуля.

1. РАСПАКОВКА ПРИНТЕРАПроизвести первоначальную распаковку принтера. Снять все защитные пленки!Убедиться в наличии кабеля для подключения к ПК. Не у всех производителей или моделей принтеров в комплекте они присутствуют, поэтому необходимо заранее уточнять этот момент при покупке принтера.

2. ЗАГРУЗКА МАТЕРИАЛОВ ДЛЯ ПЕЧАТИПеред включением принтера необходимо установить материалы для печати: рулон этикетки и, при необходимости, красящую ленту (Ribbon).Т.е., если планируете использовать только термо-этикетку, то красящая лента не нужна. В остальных случаях (полуглянцевая этикетка, текстильные ленты и прочее) печать происходит только с применением красящей ленты.

Принтер зебра для этикеток как пользоваться

Принтер зебра для этикеток как пользоваться

3. ВКЛЮЧЕНИЕ ПРИНТЕРА И ПОДКЛЮЧЕНИЕ К ПКПосле того, как была произведена загрузка материала для печати, подключить принтер к ПК по USB-кабелю, включить питание принтера.

4. УСТАНОВКА ДРАЙВЕРА НА ПК И НАСТРОЙКА ПАРАМЕТРОВ

Затем нажать на иконку вашего принтера правой кнопкой мыши и выбрать «Настройки печати«

Принтер зебра для этикеток как пользоваться

1. В открывшемся окне выбрать вкладку «Параметры страницы«. В этом окне необходимо выставить размеры вашей этикетки (область печати). Если размеры в настройках будут отличаться от реальных, принтер будет выдавать ошибку при печати или печатать не в размеры этикетки.

Не забываем нажать «Применить» после внесения изменений.

Принтер зебра для этикеток как пользоваться

2. Следующим шагом необходимо указать принтеру, какой метод печати будет использоваться и с каким типом датчика калибровки ему работать.

Для этого перейти во вкладку «Материал для печати«. Здесь необходимо указать:

Принтер зебра для этикеток как пользоваться

  • Метод печати. Если используется красящая лента (Ribbon), то выбрать «Термотрансферная печать«, если нет — то «Прямая термопечать» (для термо-этикетки).
  • Датчик. Если этикетка с зазором, то выставить «Передающий«. Если с черной меткой — «Отражающий«. Если непрерывная лента — значение «Нет«
  • Зазор этикетки. Ширина зазора между этикетками, по которой будет происходить калибровка.

Принтер зебра для этикеток как пользоваться

Также в этой вкладке можно задать дополнительные настройки, такие как «Выходные параметры» (действие после печати) и «Скорость печати».

3. Во вкладке «Графика» нужно выставить значение «Сглаживание» в положение «Нет». Это позволит улучшить качество выводимой печати.

Принтер зебра для этикеток как пользоваться

4. Изменение настроек во вкладке «Параметры» является пунктом опциональным. Если во время печати или настройки вам необходимо увеличить/уменьшить четкость (плотность) выводимой печати, то сделать это можно путем изменения плотности печати (увеличение или уменьшение нагрева печатающей головки) для режима, используемого принтером в данный момент.

Стоит обратить внимание, что работа на максимальных значениях продолжительное время может привести к быстрому (преждевременному) выходу из строя печатающей головки.

Принтер зебра для этикеток как пользоваться

5. КАЛИБРОВКА ПРИНТЕРА

Завершением настройки принтера этикеток станет его калибровка.

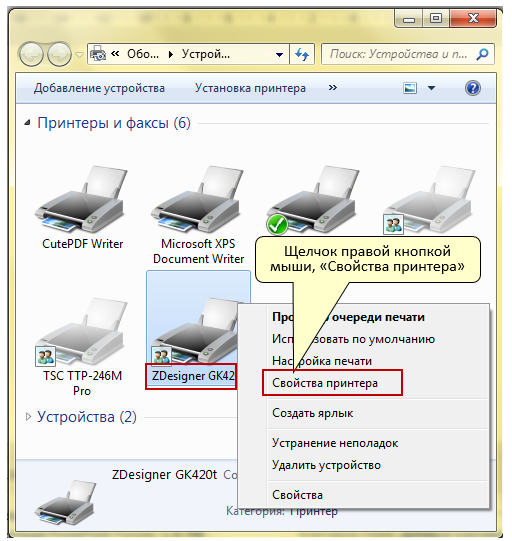

Для этого, необходимо нажать на иконку вашего принтера правой кнопкой мыши и выбрать «Свойства принтера».

Принтер зебра для этикеток как пользоваться

Затем перейти во вкладку «Общие» и нажать на кнопку «Пробная печать» (можно прогнать сразу несколько этикеток).

Принтер зебра для этикеток как пользоваться

Убедиться, что этикетка откалибрована, качество печати соответствуют вашим требованиям.

Американский производитель Zebra Technologies Corporation занимает лидирующие позиции на мировом рынке торгового оборудования, применяемого для оптимизации бизнес-процессов в сфере логистики и продаж. Они реализуют сканирующие устройства, ТСД, термопринтеры, а также ПО.

Основное направление организации это создание новейших решений для осуществления учёта, а также управления и оптимизации бизнес процессов в разнообразных сферах деятельности:

  • Оптовые и розничные продажи.
  • Обеспечение в сфере транспортных услуг.
  • Промышленные и производственные комплексы.

Но в нашей статье мы разберём только одно из направлений данной организации, а именно, производство и реализацию термопринтеров. На сайте компании можно ознакомиться с широким модельным рядом печатающего оборудования, предназначенного для обеспечения потребностей промышленных предприятий, складских хозяйств, организаций в сфере оптовой и розничной торговли, а также сферы услуг.

Принтер зебра для этикеток как пользоваться

Zebra впервые вышла на рынок в 1969 году под маркой Data Specialties и на протяжении 10 лет они занимались производством высокоскоростных электромеханических аппаратов.

Рабочее направление сменилось в 1982 году, тогда они представили первый принтер для выпуска штрих-кодов, а уже к 1986 году произвели ребрендинг и стали Zebra Technologies.

Официальный портал Zebra Technologies — это единый сайт, как для России, так и для остальных стран, меняется только язык интерфейса.

Во вкладке «Решения» представлена комплексная экосистема бизнес решений для увеличения производительности и расширения возможностей в промышленных областях. Организация предлагает проведение аналитического исследования, необходимого для налаживания индивидуальной экосистемы, это позволит компании достичь нового уровня производительности сотрудников, взаимодействующих с клиентом.

В разделе «Продукция» можно ознакомиться со всем ассортиментом, поставляемым компанией, а также подобрать аксессуары, расходные материалы и необходимое программное обеспечение. Все драйверы к поставляемым устройствам находятся во вкладке «Поддержка и файлы для загрузки».

Принтер зебра для этикеток как пользоваться

Содержание
  1. Выбор принтеров на официальном сайте Зебра
  2. Настройка принтера Zebra
  3. Инсталляция драйверов
  4. Программное обеспечение для принтеров
  5. Подготовка к эксплуатации
  6. Интеграция принтера Zebra с 1C версии 7
  7. Уход за принтером Zebra
  8. Наш каталог продукции
  9. Внешний вид и удобство использования
  10. Расходные материалы для принтера Zebra TLP 2824 Plus
  11. Руководство по использованию, драйверы и прошивки Zebra TLP 2824 Plus, как загрузить для Windows 10 и Windows 7
  12. Калибровка Zebra TLP 2824 Plus
  13. Отзывы о принтере Zebra TLP 2824 Plus
  14. Цена на принтер Zebra TLP 2824 Plus
  15. По какому принципу лучше выбрать модификацию принтера Zebra TLP 2824 Plus
  16. Стандартная комплектация принтера этикеток Zebra ZD410
  17. Руководство по эксплуатации и драйвера для Zebra ZD410
  18. Основные неполадки и способы их устранения
  19. Отзывы о принтере этикеток Zebra ZD410
  20. Какую конфигурацию принтера этикеток Zebra ZD410 выбрать
  21. Шаг 1
  22. Шаг 2
  23. Шаг 3
  24. Шаг 4
  25. Шаг 5
  26. Как загрузить и инсталлировать Zebra Designer 3
  27. Загрузка ПО
  28. Установка и активация ключа
  29. Активация лицензии
  30. Переход на новую версию
  31. Особенности Zebra Designer V3
  32. Создание макета в Zebra Designer
  33. Образцы с неизменными данными
  34. Печать с переменным временем
  35. Особенности разных модификаций программной линейки ZebraDesigner
  36. Инструкция по печати этикеток на печатающем оборудовании в программе Zebra
  37. Где бесплатно загрузить ПО для печати этикеток Zebra

Выбор принтеров на официальном сайте Зебра

Ознакомиться с ассортиментом принтеров для печати штрих-кодов можно на официальном сайте в разделе «Продукция», подраздел «Принтеры». Кроме общих данных, здесь можно изучить характеристики каждого устройства, а также ознакомиться с инструкциями по установке (для каждой конкретной модели).

Главная задача настольных принтеров – это поддержка непрерывной и эффективной работы. В этом помогут надёжные, компактные и простые в эксплуатации настольные принтеры Zebra. Данная категория печатающего оборудования применяется для облегчения учёта материальных ценностей и товаров, а также контроля производства, инвентаризации и сквозного складирования. Производительность настольных принтеров от 100 до 150 миллиметров в секунду. Они работают по принципу термотрансферной и прямой термопечати. Для взаимодействия с основными устройствами применяются разнообразные интерфейсы: RS232 и USB-порты, модули Wi-Fi, Bluetooth и т.п.

На всём печатающем оборудовании предустановлена ОС, разработанная компанией Zebra, Link-OS,  а также программный пакет, ZebraLink.

Благодаря высокой производительности, до 250 миллиметров в секунду, промышленные принтеры Zebra позволяют производить больший объём работы с наименьшими затратами. Данное оборудование с лёгкостью взаимодействует со всеми существующими товароучётными системами и другим программным обеспечением. Прочный полимерный каркас с металлической крышкой обеспечивает повышенный уровень защиты внутренних механизмов и позволяет использовать устройство в неблагоприятных окружающих условиях. К примеру, на промышленных и производственных предприятиях, складских, а также логистических комплексах и т.п. Большинство моделей имеют ЖК-экран, а также увеличенный отсек для катушки под нестандартную широкую ленту.

Промышленные принтеры применяются для обеспечения производственных, транспортных и логистических потребностей, а также в сфере розничной торговли и здравоохранения.

Компактные аппараты значительно облегчают задачи работников торгового зала, мерчендайзеров, товароведов и других сотрудников, которым требуется в короткие сроки распечатать недостающие ценники или этикетки на товар.

Благодаря небольшому весу и размеру, данный тип оборудования легко перемещать по складу, а также брать с собой для обеспечения нужд выездной торговли. Область применения мобильных принтеров – это оптимизация торговых процессов, подтверждение доставки, а также распечатка этикеток при приемке, упаковке, отправке товаров и другое.

Наличие энергоемкой аккумуляторной батареи обеспечивает бесперебойную работу в течение смены, даже в случае отключения электроэнергии, а также позволяет использовать оборудование для работы разъездного характера. Мобильные принтеры имеют невысокую производительность, максимум 100 миллиметров в секунду.

Область применения карточных принтеров это всевозможные выставки, фестивали, концерты, семинары и другие мероприятия, предполагающие наличие большого количества участников, которым необходимы бейджи, либо идентификационные карточки.

На данных устройствах печатают идентификационные карточки для студентов и сотрудников, средних и крупных компаний, удостоверения личности, подарочные, дисконтные и членские карты. В ассортиментной линейке карточных принтеров Zebra имеются модели, оснащённые ламинатором.

Устройство используется для создания RFID-этикеток и бирок с радиочастотными метками. Применяется для обеспечения потребностей розничной и оптовой торговли, сферы здравоохранения, а также на производственных и добывающих предприятиях.

RFID-принтеры обладают средней производительностью от 100 до 127 миллиметров в секунду, а также, благодаря наличию аккумулятора, могут работать в автономном режиме в течение всего дня. Данное оборудование используется для идентификации продуктов при поступлении, для складского учёта (нанесения маркировки на поддоны, паллеты и стеллажи), при продаже изделий из меха.

Принтеры для киосков

В точках самообслуживания посетители могут самостоятельно распечатать чеки, купоны на скидку, счёта и т.п. Принтеры для киосков имеют высокую производительность, до 152 миллиметров в секунду, при этом обеспечивают довольно высокое качество изображения. Компактное оборудование занимает мало места, его с лёгкостью можно установить на стойку.

Принтер зебра для этикеток как пользоваться

Настройка принтера Zebra

Для термопринтеров Zebra не нужна дополнительная настройка или  предварительная подготовка устройства к работе. Предустановленное программное обеспечение, интегрируется с любым периферийным оборудованием или товароучетной программой, включая 1C. Также производитель разместил на сайте все драйвера, утилиты и инструкции по использованию, которые могут понадобиться в течение всего периода использования устройства. Поэтому обновление программного обеспечения не составит особого труда.

Инсталляция драйверов

  • Перейдите на официальный сайт производителя.
  • В появившемся перечне, выберите нужный тип устройства и кликните название Вашей модели.
  • Дождитесь окончания загрузки и запустите установочный файл.
  • Когда инсталляция будет завершена, перезагрузите компьютер.

Программное обеспечение для принтеров

Установленных драйверов достаточно для осуществления стандартных возможностей и задач печати. Для расширения функционала устройства, необходимо загрузить вспомогательное программное обеспечение:

  • Для создания уникального дизайна этикеток со штрих-кодом, подойдёт ZebraDesigner.
  • Для управления настройками, и создания новых конфигураций на принтере  — Profile Manager Enterprise (бесплатно только 30 дней, потом нужно приобрести ключ лицензии).
  • ZDownloader – даёт возможность скачивать файлы для использования со встроенным ПО, специальным ПО и пакетами обновлений, а также для отправки программ и документов на принтеры через RS232, USB-порт, сеть или параллельный порт принтера.

Подготовка к эксплуатации

Для того, чтобы приступить к работе на термопринтере, необходимо:

  • Включить устройство в электросеть.
  • Протянуть ленту, чтобы её край немного выступал за линию отреза.
  • Установить катушку с риббоном, после чего опустить крышку устройства.
  • Несколько раз нажать на кнопку подачи бумаги, чтобы аппарат произвел калибровку, и выпустил несколько пустых пробных этикеток.
  • В предварительно установленной утилите для печати этикеток, либо при помощи драйверов, выставить режим, ширину и качество печати.

Принтер зебра для этикеток как пользоваться

Интеграция принтера Zebra с 1C версии 7

Процесс подсоединения 1C 7.7 к печатающему оборудованию Zebra такой же, как и для принтеров других производителей. После грамотной настройки, документы должны уходить в печать напрямую из программы.

Документы отправляются на принтер, установленный по умолчанию. Для того чтобы изменить путь, необходимо поменять оборудование в программных настройках, после чего перезагрузить программу.

Для того чтобы программа каждый раз отправляла документы в печать на один и тот же принтер, требуется произвести его настройку через библиотеку подсоединяемых устройств, для этого:

  • Войдите в 1C и откройте вкладку «Подключаемое оборудование».
  • В строке «Тип оборудования» выберите «Принтеры».
  • В появившемся перечне укажите драйвер устройства и выберите необходимую модель.
  • Выставьте настройки подсоединения.

Для того чтобы выставить параметры страницы:

  • Войдите в 1C и из меню перейдите во вкладку «Файл».
  • Откройте подраздел «Параметры страницы».
  • Откройте панель управления, найдите нужный принтер и кликните на него правой клавишей мыши, из появившегося перечня выберите «Свойства сервера печати».
  • После чего сформируйте форму с габаритами этикетки.

При последующей печати документов из 1C, можно будет заново использовать этот шаблон.

Для внесения корректировок в базовый макет документа:

  • Войдите в 1C и откройте вкладку «Администрирование».
  • Кликните на строку «Печатные формы, отчёты и обработки».
  • После чего в появившемся окне выберите «Шаблоны этикеток, ценников и чеков KKM».
  • Кликните на «Создать» и из появившегося списка, укажите нужный макет.

Откроется встроенная программа редактор, в которой можно будет изменить любой имеющийся элемент макета.

Уход за принтером Zebra

Чистку термопринтера можно произвести в сервисном центре, либо самостоятельно, следуя инструкции по применению, идущей в комплекте с оборудованием. Чистящие карандаши, необходимые для чистки внутренних механизмов печатающего устройства, можно приобрести у официальных производителей Zebra.

Регулярная очистка направляющих элементов и механизмов устройства, является наилучшей профилактикой поломок и поможет прослужить Вашему принтеру очень долгий срок.

Наш каталог продукции

У нас Вы найдете широкий ассортимент товаров в сегментах кассового, торгового, весового, банковского и офисного оборудования

Zebra TLP 2824 Plus— это компактный настольный принтер класса В, используемый для создания этикеток, билетов, маркировок на пробирки и т.п.

Сферой использования устройства являются: ритейл, логистика, медицина и иные отрасли, требующие печати данных на носителях шириной до 56 миллиметров.

Принтер зебра для этикеток как пользоваться

Принтер Zebra TLP 2824 Plus, подсоединённый к компьютеру с предустановленным ПО, является полнофункциональной системой печати.

  • Перенос данных на носитель, используя как термотрансферную, так и термопечать.
  • Поддержка различных языков печати ZPL и EPL с возможностью автоматического переключения.
  • Распечатка изображений, текста, а также 1D, 2D и DataMatrix кодов.
  • Поддержка различных Unicode шрифтов, а также возможность загрузки других шрифтов.
  • Стандартный отрывной – требуется самостоятельный отрыв ленты после того как печать будет окончена
  • Расширенный (можно включить только если имеется дополнительный механизм) – следующая этикетка печатается при условии, что предыдущая наклейка была отделена от подложки.
  • Разрезания носителя – распечатанные этикетки отрезаются принтером автоматически.

Аппарат может работать в удалённом режиме – без подсоединения к компьютеру. Это доступно за счет возможности автоматического формирования этикетки, либо если применяются модели дополнительного выносного оборудования (экрана, клавиатуры, сканера штрих-кодов и.т.п.).

Макеты печатных форм можно записывать в памяти принтера, это необходимо для автономной работы, если:

  • Печать происходит после того как будет нажата кнопка подачи бумаги, вносить новые данные при этом не обязательно.
  • Печать производится после того, как этикетка будет отделена от подложки, дополнительного ввода данных не требуется.
  • Параметры уже введены в аппарат, печать начинается после фиксации последних корректировок данных.
  • Кода товаров уже внесены в память устройства и после считывания штрих-кода сканером, этикетка сразу отправляется в печать.
  • Цепной процесс – на всех макетах есть штрих-код, который запускает в печать следующую этикетку.

Если в принтере установлен счётчик RTC, пользователь может пользоваться такими возможностями, как:

  • Печать даты и времени на этикетке.
  • Использование расчётных величин, сопряжённых со временем.
  • Распознавание даты и времени без потребности в создании при помощи системы управления или софта.

Печатающие устройства с блоком RTC регулярно применяются для печати заданного времени на квитанциях и запрашиваемых билетах.

Zebra TLP 2824 Plus работает от электросети, имеет достаточно высокую производительность в 102 миллиметра/секунд. В задней части корпуса снизу располагаются интерфейсы RS-232, Ethernet и USB.

В стандартный комплект поставки, помимо самого аппарата, входят:

  • Инструкция по эксплуатации.
  • Диск, с необходимыми для работы ПО и драйверами.
  • Катушка для ленты.
  • Карандаш для очистки термоголовки.
  • Блок и шнур питания.

Также опционально можно установить на носитель автоотрезчик, отделитель этикеток и экранную клавиатуру.

В соответствии с потребностями пользователя, принтер может быть дооснащён дополнительными интерфейсами, также допускается расширение флэш-памяти до 68 Мб.

Внешний вид и удобство использования

Корпус устройства изготовлен из высокопрочной серой пластмассы, двойные стенки обеспечивают защиту внутренних механизмов от механических повреждений.

Аппарат очень компактный и лёгкий, поэтому с лёгкостью поместится даже в условиях ограниченного пространства. На верхней крышке аппарата есть прозрачное, выпуклое окошечко, позволяющее отслеживать расход бумаги, а по бокам располагаются небольшие защёлки, потянув за которые можно открыть крышку и с лёгкостью заменить катушку. На верхней крышке устройства справа кнопка вкл/выкл. Порты для подключения периферийного оборудования и подсоединения к ПК находятся на задней панели снизу. Также есть кольцевой индикатор, который извещает пользователя о том, что принтер готов к печати, либо о том, что произошла ошибка, загораясь, соответственно, зелёным или красным светом.

Принтер зебра для этикеток как пользоваться

Расходные материалы для принтера Zebra TLP 2824 Plus

Изготовитель рекомендует использовать для печати в качестве расходников только оригинальные материалы, это позволит гарантировать долгую работу устройства и высокое качество изображения.

В принтере можно использовать различные носители, главное, чтобы их ширина не превышала 60 миллиметров, так подойдут:

  • Клейкие этикетки на подложке.
  • Катушка с непрерывной бумажной лентой, покрытой термочувствительным слоем.
  • Этикетки без подложки (чаще всего они идут с перфорацией и черными отметками).
  • Толстая этикет-бумага – есть липкий слой и перфорация для облегчения отрыва, но при этом нет подложки.

Для осуществления термотрансферной печати необходимо применение красящей ленты (риббона). Лента может быть разных цветов и должна быть уже носителя. Производитель не рекомендует применять для печати расходники производителя, не рекомендованного Zebra, из-за этого может произойти поломка термоголовки.

Принтер зебра для этикеток как пользоваться

Руководство по использованию, драйверы и прошивки Zebra TLP 2824 Plus, как загрузить для Windows 10 и Windows 7

Разработчиками ПО для принтера Zebra TLP 2824 Plus были выпущены драйверы и программы, поддерживающие ОС Windows 10 и Windows 7.

На диске, который идёт в комплекте к принтеру, представлены программы Zebra Setup Utilities, в которые входят и драйверы Zebra Designer Driver. На официальном портале изготовителя есть руководство по эксплуатации на русском языке.

Также можно загрузить драйвер OLE for Retail POS, который обычно применяется для взаимодействия Zebra TLP 2824 Plus с «1С Управление торговлей ». Также для загрузки доступны драйверы ZDesigner v.5 Driver for Windows и других изготовителей.

Калибровка Zebra TLP 2824 Plus

В Zebra TLP 2824 Plus доступна возможность автокалибровки. Если этого не получится осуществить корректно, даже с применением носителя с предварительной печатью, процедуру необходимо произвести вручную. Для этого необходимо распечатать профиль параметров датчика. Когда новые данные будут сохранены, можно будет продолжить использование принтера в стандартном режиме.

При осуществлении ручной калибровки принтера (для того, чтобы настроить печать этикеток), возможность автотестирования отключится. Для того, чтобы её вновь активировать, необходимо восстановить базовые характеристики устройства. Если аппарат функционирует нестабильно, то требуется произвести перекалибровку. Если произошла поломка, то пользователю необходимо обратиться за помощью в сервисный центр, который оказывает услуги по ремонту печатающего оборудования.

Отзывы о принтере Zebra TLP 2824 Plus

Большинство пользователей положительно отзываются о принтере Zebra TLP 2824 Plus, одним из основных достоинств отмечают низкую стоимость устройства. Аппарат поддерживает различное ПО, а управление и настройка настолько простые, что справится даже неподготовленный пользователь, не имеющий опыта работы с кассовым оборудованием.

На официальном портале изготовителя имеется инструкция по использованию принтера на русском языке, что даёт пользователю возможность разобраться, как настроить печать и уточнить другие детали по работе с принтером Zebra TLP 2824 Plus .

Из недостатков пользователи отметили только ограниченную область печати, ширина этикетки не должна превышать 56 миллиметров.

Цена на принтер Zebra TLP 2824 Plus

Цена устройства зависит от его модификации и набора функций. К примеру, стоимость будет выше, если принтер доукомплектован автоотрезчиком или отделителем этикеток и т.п., также стоимость возрастёт, если будет расширена внутренняя память принтера, добавлены порт Ethernet или счетчик реального времени.

Принтер зебра для этикеток как пользоваться

По какому принципу лучше выбрать модификацию принтера Zebra TLP 2824 Plus

Выбор модификации устройства напрямую зависит от тех задач, которые будут стоять перед ними в будущем:

  • Для того чтобы интегрировать компьютер с принтером, нужен только свободный USB-порт. Подсоедините принтер к ПК, далее инсталлируйте программу для настройки Zebra TLP 2824 Plus, после чего активируйте устройство.
  • Если требуется распечатка билетов или квитанций в чёрно-белом цвете, можно использовать термопечать, без дополнительных затрат на риббон.
  • В случае необходимости функционирования в авторежиме (без подсоединения к компьютеру), необходимо устройство ввода.
  • Чтобы не осуществлять привязку печатающего оборудования к конкретному ПК, и распознавать его в сети как самостоятельное устройство, необходимо выбрать модификацию с интерфейсом Ethernet.

Также, в случае необходимости, можно доукомплектовать принтер автообрезчиком и отделителем этикеток.

В заключение можно сказать, что Zebra TLP 2824 Plus — это универсальный принтер, подходящий для печати узких этикеток, имеющий все необходимые для работы и подключения периферийного оборудования интерфейсы. Производительность аппарата составляет до 5000 этикеток за смену.

Zebra Technologies уже больше 45 лет работает в сфере компьютерных технологий и на протяжении 25 лет производит оборудование для печати. Одной из наиболее востребованных моделей, разработанных под данным брендом, является  принтер этикеток Zebra ZD410. Данное устройство отлично подходит для розничной торговли, малого и среднего производства, а также логистических компаний и гостиничного бизнеса.

Принтер зебра для этикеток как пользоваться

Термопринтер Zebra ZD410 даёт возможность распечатывать:

  • этикетки для складского учета и маркировки товаров;
  • бирки для обозначения проб, а также исследуемых образцов — подходит для медицинских учреждений и лабораторий;
  • идентификационные браслеты для персонала и посетителей — используют охранные компании, гостиницы, больницы;
  • бирки для багажа, билеты, купоны.

Модель отличается небольшим размером, достаточно многозадачная, а также лёгкая в обращении. Работает по принципу термопечати. Картинка переносится на ленту и в процессе нагрева термоголовки переносится на материал (бумагу, картон, текстиль и т.п). Единственный недостаток данного способа печати, это недолговечность, срок службы таких этикеток не превышает 12 месяцев.

Среди основных достоинств устройства можно отметить:

  • Компактный размер 22 × 11,5 × 15,1 см и небольшой вес. Практически не занимает места на прилавке, идеально вписывается в условиях ограниченного пространства. А благодаря небольшому весу, его удобно переносить с места на место.
  • Достаточное количество внутренней памяти, обеспечивает хранение необходимой информации, которая нужна для комфортной и быстрой работы пользователя.
  • Неплохая скорость печати 102-152мм/с, до 2000 экземпляров за 24 часа. При этом сохраняется высокое качество печати (203-300 dpi).
  • Пылевлагозащищённый корпус (может функционировать при влажности помещения до 90%, но нельзя допускать прямого попадания воды на корпус).

Из недостатков можно отметить отсутствие аккумуляторной батареи (устройство работает только от электросети).

Принтер зебра для этикеток как пользоваться

Стандартная комплектация принтера этикеток Zebra ZD410

При желании, устройство можно дополнить:

  • Отделителем этикеток от подложки.
  • Портом RS-232 с возможностью автоопределения подключений.
  • Модулями Ethernet, Wi-Fi и Bluetooth.
  • Клавиатурой с экранчиком (для независимой печати этикеток).

Если планируется использование Zebra ZD410 в медицинском учреждении либо лаборатории, то можно выбрать выполнение корпуса из специализированного пластика, не подверженного воздействию дезинфицирующих средств.

Работа с Zebra ZD410 довольно проста и не требует особых навыков или специализированной подготовки. Настройка осуществляется легко и быстро, нужно только:

  • Подсоединить принтер к компьютеру.
  • Инсталлировать драйвер Zebra ZD410, подходящий под вашу операционную систему.

Подключение к ПК либо иному мобильному устройству осуществляется при помощи USB-порта, расположенному слева внизу на задней панели принтера.

Zebra ZD410 достаточно эстетично выглядит, корпус устройства изготовлен из пластика серого и белого цвета, углы скруглены, поэтому оборудование будет гармонично и стильно смотреться в любой обстановке, будь то офис продаж, розничный магазин или логистический терминал.

Отсек с лентой прикрыт прочной полупрозрачной крышкой, которая защищает бумагу от пыли и влаги.

Панель управления находится на верхней крышке аппарата, и состоит из чётырёх основных кнопок:

  • Включение — принтер включится, если удерживать её более 3 секунд.
  • Пауза — останавливает и запускает печать.
  • Подача — выпускает одну пустую этикетку.
  • Отмена — отменяет перенос на ленту предварительно заданных форматов (сработывает только, если работа устройства приостановлена).

Также на верхней панели размещены индикаторы, дающие возможность быстро определять причину некорректной работы.

Zebra ZD410 предусматривает как вертикальное, так и горизонтальное крепление.

Руководство по эксплуатации и драйвера для Zebra ZD410

Для лёгкой и быстрой инсталляции драйвера Zebra ZD410, а также дальнейшей настройки устройства, необходимо предварительно установить на основное устройство программу — Zebra Setup Utilities. Она находится на CD-диске, который идёт в комплекте.

Для этого вставьте диск в дисковод, активируйте мастер установки и следуйте всплывающим на экране подсказкам.

После установки драйвера и ПО пользователю станет доступно создание макетов, а также печать данных с использованием встроенных программных языков ZPL, EPL.

Более детальное описание настройки принтера, а также основные правила его использования, вы найдете в руководстве по эксплуатации, которое идёт в стандартном комплекте к оборудованию. Там же вы найдёте описание процедуры перепрошивки устройства.

Основные неполадки и способы их устранения

В работе любого устройства периодически происходят неполадки. Ниже в таблице приведены три неисправности, наиболее часто происходящих в работе Zebra ZD410:

Отзывы о принтере этикеток Zebra ZD410

Zebra ZD410 достаточно востребован среди участников малого и среднего бизнеса в разнообразных сферах деятельности, таких как торговля, различные отрасли производства или медицины.

Среди достоинств пользователи отмечают:

  • высокое качество сборки и функциональность устройства.
  • Легкость управления и настройки.
  • Простая замена расходных материалов.
  • Защита от пыли и влаги.
  • Высокая производительность (до 2000 экземпляров).

Среди недостатков пользователи отмечают:

  • Короткий срок службы выпущенных этикеток (1 год).
  • Отсутствие автоматического обновления ПО.

В целом же, все сходятся на том, что Zebra ZD410 имеет отличное соотношение цены и качества.

Какую конфигурацию принтера этикеток Zebra ZD410 выбрать

Все конфигурации данной модели имеют одинаковый размер, технические характеристики и качество, поэтому при выборе основной характеристикой является функциональность.

Если планируется использование принтера совместно с мобильным оборудованием, то лучше укомплектовать принтер модулями Wi-Fi или Bluetooth. Если же предусмотрена удалённая эксплуатация устройства, то следует выбирать модель с Ethernet-модулем.

В заключение можно сказать, что принтер Zebra ZD410 — это многозадачный термопринтер. Устройство отличается простым обслуживанием, высокой скоростью работы, качеством печати.

Принтер зебра для этикеток как пользоваться

Универсальная прошивка принтеров TSC TSPL-EZ понимает команды TSPL2, EPL2 и ZPLII без каких-либо дополнительных манипуляций с принтером или программным обеспечением.

Несмотря на лидирующие позиции программы BarTender на мировом рынке управления производством этикеток некоторые заказчики по-прежнему работают с редактором этикеток Zebra Designer.

Еще не все пользователи принтеров этикеток знакомы с более масштабируемым и универсальным решением BarTender от Seagull Scientific.

Если заказчик привык к работе в Zebra Desginer, то с новым принтером TSC он может продолжить использование данного приложения. Для этого достаточно сделать пять простых шагов. Эта инструкция позволит за 5-10 минут настроить печать на принтере TSC из приложения Zebra Designer.

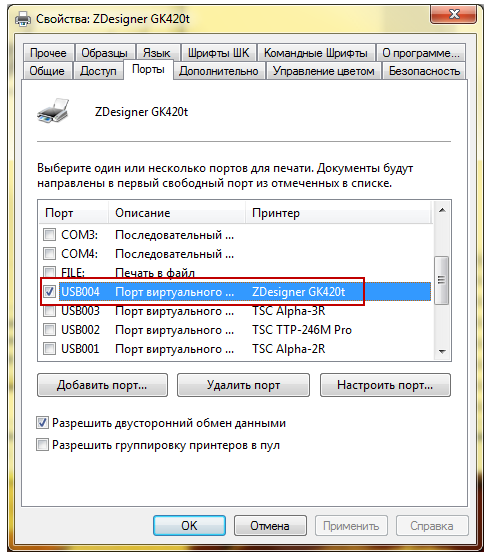

Шаг 1

Определяем, какой USB-порт назначен для драйвера Zebra Designer

Чтобы проверить, через какой порт подключен принтер, необходимо щелкнуть правой кнопкой мыши по драйверу принтера, затем выбрать «Свойства печати» – «Порты». В нашем случае это порт USB004.

Принтер зебра для этикеток как пользоваться

Принтер зебра для этикеток как пользоваться

Шаг 2

Установка принтера TSC, определение номера порта

Принтер TSC должен быть подключён к компьютеру через USB-интерфейс, драйвер принтера должен быть установлен. В процессе установки драйвера операционная система автоматически назначила порт USB принтеру TSC. Необходимо выяснить, какой это порт.

Щёлкните правой кнопкой мыши на принтере TSC, выберите меню «Свойства принтера» – «Порты». Порт USB001 назначен операционной системой для принтера TSC.

Принтер зебра для этикеток как пользоваться

Принтер зебра для этикеток как пользоваться

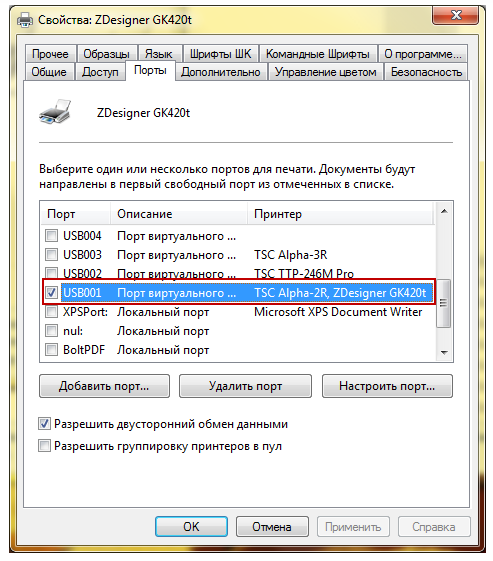

Шаг 3

Замена порта драйвера принтера Zebra

Щёлкните правой кнопкой мыши на значке принтера Zebra, выберите меню «Свойства принтера» – «Порты». Замените номер порта драйвера принтера Zebra c USB004 на USB001, чтобы направить все задания печати на принтер TSC.

Принтер зебра для этикеток как пользоваться

Принтер зебра для этикеток как пользоваться

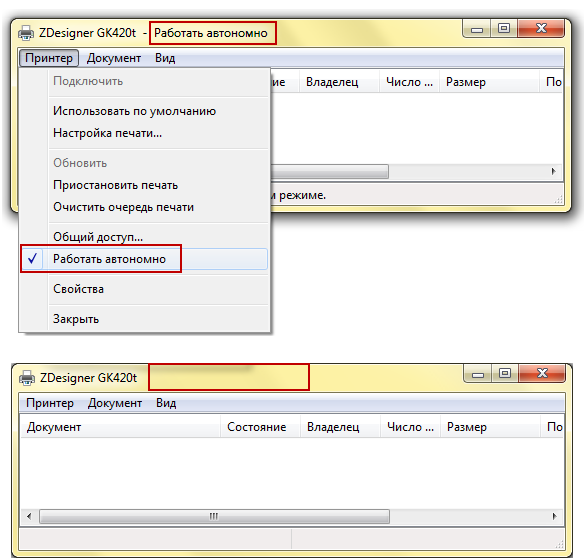

Шаг 4

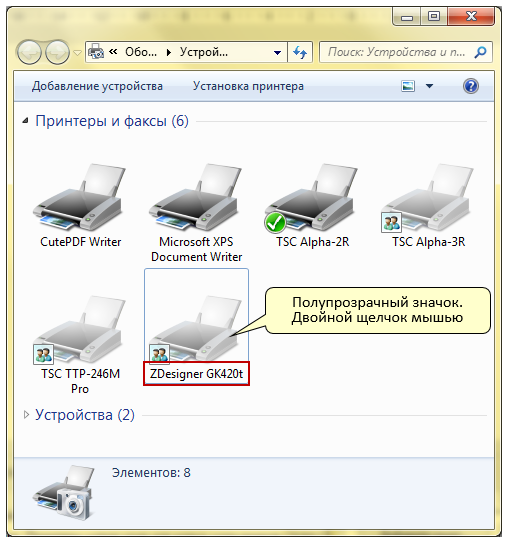

Вывод принтера Zebra из автономного режима

Если значок принтера Zebra стал полупрозрачным, деактивируйте функцию «Работать автономно». Для этого нужно два раза щелкнуть по значку принтера и зайти в меню «Принтер». В меню «Принтер» деактивируйте функцию автономной работы. Отсутствие надписи говорит о том, что режим автономной работы деактивирован.

Принтер зебра для этикеток как пользоваться

Принтер зебра для этикеток как пользоваться

Принтер зебра для этикеток как пользоваться

Шаг 5

Теперь при использовании Zebra Designer задания будут печататься на вашем принтере TSC

Принтер зебра для этикеток как пользоваться

Организация Zebra Technologies разработала свой фирменный софт для создания этикеток Zebra Designer, который интегрируется практически со всеми ОС и печатающим оборудованием данного производителя.

Основной сферой использования ПО являются:

  • Документооборот (офисы, архивы, библиотеки и т.п.).
  • Производственные предприятия конвейерного типа.
  • Логистика и грузоперевозки (контроль перемещения товаров и отслеживание поставок).
  • Оборот маркированных товаров, работа в системе «Честный ЗНАК».
  • Фасовочные цеха, ритейл и т.п.

ПО можно загрузить бесплатно, по прямой ссылке с официального портала Zebra.

Принтер зебра для этикеток как пользоваться

Zebra предусматривает несколько версий ПО, для выполнения различных задач, начиная от создания обычных этикеток с текстом, до разработки радиочастотных меток.

ПО ZebraDesigne имеет очень доступный и лояльный интерфейс, поэтому нет необходимости в специальной подготовке или долгосрочном обучении. Создание и редактура этикеток производится в удобном, адаптированном окне, к тому же программа допускает печать на нескольких устройствах сразу и может интегрироваться со всем печатающим оборудованием Zebra Technologies.

Программа даёт возможность внедрить систему маркировки во все существующие системы автоматизации без дополнительных трат на обновление и редактирование баз данных.

ПО для создания и печати этикеток Zebra позволяет:

  • Вести работу с печатающим оборудованием Zebra на любых доступных программных языках.
  • Кодировать и выпускать RFID-метки.
  • Взаимодействовать со всеми базами данных.
  • Осуществлять поддержку всех наиболее часто используемых штрих-кодов, в том числе 2D.
  • Осуществлять поддержку Unicode.
  • Использовать и редактировать готовые шаблоны этикеток, а также создавать новые.
  • Работать с самыми востребованными графическими форматами, такими, как IMG, JPG DIB, RLE, DXF и т.п.

Функция Font Downloader Zebra даёт возможность повышать пропускную способность заливки шрифтов в память устройства, а также повышает общую производительность принтера.

Как загрузить и инсталлировать Zebra Designer 3

Актуальная версия ПО на момент написания статьи — V3. Лицензирование Zebra Designer 2 было пройдено ещё 31.12.2019 г. Однако клиенты, которые используют лицензионную версию V2, могут спокойно продолжать использовать данную редакцию. При этом лицензия V3 интегрируется с V2, что позволяет использовать созданные в ней ранее макеты этикеток.

Принтер зебра для этикеток как пользоваться

Загрузка ПО

ПО Zebra для распечатки этикеток можно загрузить абсолютно бесплатно на русском сайте создателя zebra.com/ru, для этого:

  • Во вкладке «Поддержка и файлы для загрузки» кликните на строку Software, после чего запустится «Поддержка программного обеспечения».
  • Нажмите на ссылку «Дизайнер штрих-кодов Zebra 3».

В нижней части экрана пользователь сможет найти данные о последнем релизе, а также документ для загрузки ZebraDesigner3-32544.exe.

В дистрибутиве представлено два варианта ПО:

  • Essentials. ПО даёт возможность создавать макеты обычных этикеток со штрих-кодами и даёт доступ к стандартному набору возможностей печати.
  • Professional. Для использования ПО клиенту придётся приобрести лицензию, в которой представлен более широкий функционал, предусматривающий самостоятельный дизайн, поддержку RFID-меток, взаимодействие с внешним источником информации, печать этикеток с переходящими показателями, объединение и управление документами.

Стандартную же версию можно использовать без оплаты лицензии. Также новым пользователям предоставляется доступ к бесплатному тестированию в течение одного месяца, по истечению этого срока, им открывается два варианта: купить лицензию или использовать ПО в режиме Essentials.

Для загрузки Zebra Designer Pro 3, не обязательно создавать ЛК и авторизоваться на официальном портале. Все документы имеются в открытом доступе, но руководство по эксплуатации есть только на английском языке.

Установка и активация ключа

При включении редактора, система попросит пользователя выбрать версию ПО (бесплатную или лицензированную). Для полноценной апробации возможностей софта разработчик рекомендует выбрать тестовую версию программы на 30 дней (без указания лицензионного ключа).

Чтобы получить доступ требуется:

  • Открыть по ссылке страницу с ПО.
  • В меню с правой стороны кликнуть на «Приобрести лицензионный ключ активации».
  • Выставить количество лицензии и кликнуть на кнопку «Заказать».
  • В открывшейся форме ввести такие данные, как ФИО, наименование компании, номер телефона, электронную почту, тип и реквизиты оплаты.

После того как оплата будет проведена, на почту пользователя придёт письмо с электронным ключом активации, бумажный бланк лицензии будет отправлен пользователю по почте.

Активация лицензии

Во время внесения ключа, ПК на который инсталлировано ПО, должен быть подсоединён к сети для проверки подключения к ней.

Чтобы активировать ключ, требуется:

  • Открыть редактор и в меню «Справка» открыть команду «Активировать продукт».
  • После того как откроется форма, скопируйте электронный ключ лицензии, вставьте в строку ввода и подтвердите действие, нажав «ОК».

Программа готова к работе.

Загрузить Zebra Designer 2 уже нельзя, так как лицензия для данной версии уже закрыта, но пользователи, успевшие приобрести её до 01.01.2020г. как и раньше могут работать в программе, им будет доступен полный функционал. Правда, на сайте можно загрузить её бесплатную демоверсию. Для того чтобы не заразить ПК вредоносным ПО, разработчик настоятельно не рекомендует скачивать «взломанные» версии Zebra Designer Pro 2 со сторонних ресурсов.

Переход на новую версию

Конфигурация софта V2 с 31.12.2020г. больше не поддерживается, поэтому новые обновления больше не выпускаются. Пользователям рекомендуется перейти на новый релиз V3, но, в таком случае, прошлые лицензии больше не будут действовать и пользователю нужно будет купить новый ключ.

Переведение лицензии на другой ПК

Вплоть до окончания года, пользователи с действующей лицензией могут использовать версию V2 без ограничений, а также переносить лицензионный ключ на другое рабочее место.

Процесс переноса предусматривают следующую последовательность действий:

  • Пользователь отключает лицензию с одного ПК для использования её на другом.
  • Перенос ключа лицензии с одного ПК на другой самостоятельно.

Отключение лицензии производится через программу License Manager, которая скачивается вместе дистрибутивом и записывается в отдельном документе в папке Zebra Technologies. В процессе запуска ПО загружается форма, где в нижней части необходимо ввести номер лицензии и кликнуть на кнопку «Деактивировать».

После чего запустится окно диспетчера лицензий, а пользователю нужно будет подсоединить к компьютеру USB-носитель и, используя системные подсказки, осуществить перенос лицензии.

Особенности Zebra Designer V3

Zebra Designer V3 интегрируется с макетами и шаблонами этикеток, которые были созданы на версии V2.

Помимо этого, версия V3 получила добавочные возможности, такие как:

  • Интеграция с СУБД.
  • Создание сценариев Visual Basic и объединение полей.

ПО подходит для ОС Windows, имеет обновлённый интерфейс, облегчающий инсталляцию и техническое обслуживание для оборудования Zebra. В третьей версии также воплощена функция оптимизационного расчёта размера шрифта, поэтому в отдельных случаях это может привести к тому, что шаблон этикетки будет визуализироваться на 1 пиксель выше, чем в версии V2. К тому же версия Pro интегрируется с большей частью востребованных языков программирования.

Также для тех, кто работает с собственными шаблонами, была разработана дополнительная бесплатная программа – ZebraDesigner Developers 3. Она позволяет генерировать макеты этикеток, ФД и квитанций для различных бизнес-целей и отправлять их в печать. Главный недостаток программы заключается в том, что она интегрируется только с языком программирования ZPL.

Создание макета в Zebra Designer

ZebraDesigner — представляет собой функциональное ПО, позволяющее формировать как 1D, так и 2D штрих-кода разных форматов, с любым текстом, числом, временем или графикой. Также в редакторе имеется доступ к печати как фиксированных, так и переменных показателей, которые в автоматическом режиме вносятся в документ в процессе печати.

Принтер зебра для этикеток как пользоваться

Образцы с неизменными данными

Процесс формирования этикеток в бесплатном редакторе ZebraDesigner Essentials 3 предусматривает такую последовательность, как:

  • Включить редактор и в открывшемся окне указать команду «Создать новую этикетку».
  • Выбрать принтер и, если необходимо, изменить настройки печати, кликнув на кнопку «Свойства принтера».
  • Указать тип ленты, ориентацию печати и габариты.

На этом настройка внешних характеристик окончена и можно приступать к заполнению макета, вставке штрих-кодов, текста, графики и т.п.

Для печати готовых этикеток, требуется зайти во вкладку «Файл» и в основном меню кликнуть на «Печать», откроется форма настройки характеристик, таких как скорость, кол-во и т.д.

Для подтверждения внесённых изменений, требуется кликнуть на кнопку «Печать», после чего аппарат распечатает выставленное количество наклеек.

Печать с переменным временем

Часто на товарах необходимо выставить дату и время выпуска, это позволит избавить пользователей от обязанности вносить показатели самостоятельно. Почти все устройства Zebra имеют встроенные часы для автоустановки текущего времени при печати.

Как создать марку для печати в режиме RTC:

  • Открыть редактор и выставить стандартные характеристики (кодировку, наименование товара и т.д).
  • В левой части панели выставить инструмент «Текст» и внести в форму отдельное текстовое поле.
  • В колонке «Часы принтера» выставьте отметку рядом с пунктом «Всегда использовать часы».

В поле, где представлено текущее время, должен быть использован шрифт, который поддерживает печатающее устройство. Для этого во вкладке «Свойства объекта» требуется открыть вкладку «Стиль», а в ней указать любой доступный шрифт.

В редакторе Zebra Designer невозможно объединить в одной графе часы и число, поэтому второй объект необходимо добавлять отдельно и корректировать таким же образом.

ZebraDesigner — линейка программных решений для печати этикеток и формирования их уникальных дизайнов.

Ниже мы расскажем о функциональных возможностях различных модификаций программы для создания этикеток Zebra.

Принтер зебра для этикеток как пользоваться

Особенности разных модификаций программной линейки ZebraDesigner

Программа Zebra для создания этикеток разработана в четырёх модификациях, каждая из которых даёт возможность создавать дизайн уникальных этикеток. Благодаря возможности работы с графикой, организации могут использовать её для вставки цветных картинок или добавления на этикетки логотипа компании. Несмотря на общий принцип работы, каждая из версий имеет свой набор функциональных возможностей. Рассмотрим особенности и достоинства каждой модификации более подробно.

Возможностей ZebraDesigner v2 достаточно для знакомства с программной линейкой и создания простенького дизайна этикеток.

ZebraDesigner Pro v2 — данная версия программы имеет большой пакет функций. Есть упрощённая возможность использования инструментов, достаточных для разработки уникальных этикеток, в основе которых могут быть как фиксированные, так и переменные данные (к примеру, дата и время). Есть возможность использовать RFID-мастер. ПО предусматривает функцию контроля содержания и границ этикетки, есть возможность форматирования имеющихся, создания и сохранения новых макетов этикетки. Также в ZebraDesigner Pro v2 больше функционала для осуществления диагностики работы и систем печатающего оборудования. Для работы в данной программе,  потребуется покупка лицензионного ключа.

ZebraDesigner для XML v2 — данная модификация программы характеризуется тем, что она предназначена для реализации сразу двух основных функций: создания уникальных дизайнов макетов этикетки и осуществления настройки оборудования. Программа совместима с печатающими устройствами, поддерживающими XML, она имеет инструменты для изменения таких данных как текст, штрих-код, дата, время и RFID-метки. Благодаря большому количеству функциональных возможностей настроек, в печатающее устройство можно с лёгкостью загружать разные шрифты, картинки, что позволяет увеличивать эффективность и производительность устройства.

ZebraDesignerTM для mySAPTM Business Suite v2 разработана при сотрудничестве производителей Zebra и SAP. ПО даёт возможность выпускать этикетки сразу из mySAPTM Business Suite, без применения вспомогательных утилит, при том, что сама этикетка создаётся в системе ERP SAP R/3. До того как приступить к работе, нужно инсталлировать утилиту Zebra, создать шаблоны этикеток с обозначением переменных границ, затем параметры созданных и сохранённых макетов будут вноситься в автоматическом режиме программой. Также для каждой этикетки будут созданы каталоги и SAP-скрипты. После такой настройки, вы сможете производить нужные действия в R/3, без использования дополнительных программ. ZebraDesignerTM может интегрироваться только с печатающими устройствами, поддерживающими ZPL.

Принтер зебра для этикеток как пользоваться

Инструкция по печати этикеток на печатающем оборудовании в программе Zebra

Для правильного функционирования программы Zebra во время распечатки этикеток на печатающем устройстве, необходима инсталляция подходящих к ОС драйверов. При покупке лицензионного ключа, разработчик предоставляет полный комплект драйверов, предназначенных для Windows. Если у вас установлена ОС Linux или Mac OS X, программное обеспечение необходимо будет загружать самостоятельно. Разработчики компании Zebra предлагают применять CUPS. Драйвер можно загрузить с официального сайта изготовителя.

Чтобы загрузить в печатающее оборудование нужные шрифты, необходимо применить не только ZebraDesigner, но и Zebra Setup Utility. Загрузить её можно с официального сайта. Достоинства применения данной программы в том, что она позволяет не только загружать новые шрифты, но и облегчает настройку параметров функционирования печатающего оборудования.

До того как распечатать откорректированную или только созданную этикетку, необходимо выставить следующие параметры:

  • Демонстрация кода – позволяет проверить правильность внесённых данных до начала печати.
  • Печать – указание количества копий, предназначенных в печать.
  • Отрезать – служит для указания количества этикеток, после которого лента будет автоматически отрезана.
  • Пауза – остановка печати после того, как часть этикеток отрежется.

Параметры «Отрезать» и «Пауза» доступны только для принтеров с автоотрезчиком.

Где бесплатно загрузить ПО для печати этикеток Zebra

Бесплатно загрузить ПО Zebra можно с официального сайта разработчика. Полностью бесплатной является ZebraDesigner v2, для остальных версий необходимо приобретать лицензионный ключ.

До того как приступить к скачиванию программы, необходимо убедиться, что параметры вашего ПК отвечают системным требованиям программы (количестве оперативной памяти, ОС, жёсткий диск и другие показатели). Все они прописаны на странице загрузки.

Разработчики предупреждают, что ПО не поддерживается на удалённых и виртуальных устройствах. Также на сайте имеется полная видео инструкция с описаниями настройки и эксплуатации программ.

Zebra LP2824 — это компактный узкий принтер для формирования этикеток с штрих-кодами, используется для печати документов и изображений в высоком качестве. Подходит для эксплуатации в некрупных магазинах, складах, аптечных пунктах и т.д.

Устройство обладает производительностью 102 миллиметра в секунду, а также отличным качеством комплектующих. Перед тем, как приступить к его использованию, необходимо инсталлировать специализированную программу.

Про мини ПК:  Что такое штрих-код россии на товаре
Оцените статью
Карман PC
Добавить комментарий
