Пинпад что это такое

Покупатели часто путают эти два (а точнее сказать три) типа устройств и задают один и тот же вопрос: в чем разница между PIN-Pad (пин-пад) и POS-терминалом. Давайте разберемся.

Современные платежные системы включают в себя различные виды оборудования, которые используются в торговых точках и заведениях, предоставляющих услуги. Для проведения оплаты может применяться разная техника. Одинаковой популярностью пользуются PIN-Pad и POS-терминал.

Пин-Пад – это платёжное устройство, представляющее собой выносную клавиатуру, подсоединяемую к ПОС-системам, KKM или терминалу для приёма безналичной оплаты.

Ещё Пин-Пад оснащён ридером, предназначенным для осуществления защищённых финансовых операций. Пин-Пад производит те же действия, что и стандартный ПОС-терминал, но с одним существенным отличием – это невозможность автономного функционирования. Устройство может функционировать только при условии взаимодействия с основным оборудованием (KKM, ПОС-система и т.д.).

Возможность подключение внешнего пин-пада к POS-терминалу изначально заложена производителем, в-первую очередь, для создания лучшего пользовательского опыта покупателей и продавца, — терминал больше не нужно каждый раз разворачивать к клиенту для ввода пин-кода.

Но есть и другая, чисто техническая, причина, — в обороте до сих пор применяются терминалы, которые не принимает бесконтактные платежи и подключение внешнего пин-пада с встроенным модулем бесконтактных платежей, помогает решить эту проблему с минимальными финансовыми затратами.

ПИН-пад – платежное устройство, представляющее собой выносную клавиатуру, подключаемую к POS- системам, эквайринговым терминалам, онлайн-кассам. Оно необходимо при совершении безналичных платежей для введения PIN-кода. Функции PIN-Pad аналогичны обычному автономному POS-терминалу, только, в отличие от него, ПИН-пад не способен работать автономно. Он функционирует только совместно с главным вычислительным модулем – смарт-терминалом, персональным компьютером, ККТ и т.д.

Далее пойдет речь о функциях ПИН-пада, сферах его применения и других особенностях этого устройства.

Что это такое и чем отличается от POS-терминала

Несмотря на то, что ПИН-пад имеет нечто общее с ПОС-терминалов, у двух видов этих устройств есть и существенные различия. Дистанционный POS-терминал относится к независимому торговому оборудованию. При продаже товаров кассир должен дублировать действия. Например, вначале он вносит в кассовое ПО товар, а затем указывает сумму осуществляемой покупки в терминале. Этот способ расчета может применяться только на тех объектах торговли, где стабильно низкая посещаемость, так как он предполагает более продолжительные временные затраты.

Для тех торговых точек, где обычно имеет место большой поток покупателей, скорость их обслуживания имеет первоочередное значение. В подобных случаях лучше всего подходят ПОС-терминалы интегрированного типа (то есть, ПИН-пады), так как они понижают вероятность возникновения ошибок в расчетах, а также работают в синхронизации с кассовым программным обеспечением, за счет чего сокращаются временные затраты на обслуживание покупателей.

ПИН-пад имеет следующие отличия от банковского терминала:

• Не предназначен для отправки запросов в процессинговый центр.
• Не является независимым оборудованием, может функционировать только в связке с основным устройством.
• Лишен возможности выхода в Интернет.
• Не выпускает фискальные документы.

Интегрированные ПИН-пады способны принимать безналичный расчет путем считывания данных банковских карт, в связи с чем они должны быть зарегистрированы как ПОС-терминалы. Также необходимо заключить договор, предполагающий предоставление эквайринга.

Банки предлагают различные тарифы на услугу эквайринга, которыми могут воспользоваться определенные бизнес-категории, включая вендинг и мобильную торговлю. Процедура заключения договора, согласно которому будет предоставляться эквайринг, предполагает следующий порядок действий:

• Ознакомление с предложениями различных банков, выбор подходящего.
• Подача заявки в банк.
• Подбор подходящей модели устройства среди тех, которые предлагаются банковским учреждением.
• Подготовка пакета требуемых документов, заключение договора.

Все банки, предоставляющие эквайринг, готовы предложить и ПИН-пады как в аренду, так и для их использования на постоянной основе (продажа). Если будет решено арендовать устройство, то ежемесячно придется вносить дополнительную плату – примерно в размере 1-2 тысяч рублей.

Что это и где используется

ПИН-пад имеет внешнее сходство с калькулятором или небольшим ПОС-терминалом. Он оснащен экраном (монохромным или цветным), обычной кнопочной клавиатурой и навигационными кнопками. Такие устройства необходимы в торговых точках ввиду особенностей расположения основного и периферийного оборудования на кассовом узле. Можно привести простой пример. Предположим, рабочее место кассира располагается в изоляции от торгового зала, и продажа товаров осуществляется через окошко. Для того, чтобы покупатель смог оплатить товар, кассир будет вынужден каждый раз протягивать клиенту через это окошко ПОС-терминал. Это крайне неудобно. В подобном случае проще обзавестись ПИН-падом и установить его в доступном для покупателей месте.

Сферы использования ПИН-пада могут быть различными:

• Супермаркеты и сетевые гипермаркеты. Являются составной частью ПОС-систем. Обычно устройство устанавливают на специальную поворотную подставку и в момент, когда покупателю нужно осуществить оплату, поворачивают к нему терминал.
• Бутики, ларьки, павильоны, киоски, размещенные в торговых центрах.
• Некрупные точки розничной торговли. В таких случаях ПИН-пад с помощью кабеля USB подсоединяют к ПОС-терминалу.
• Пункты выдачи товаров, приобретенных в интернет-магазинах.

Обычно ПИН-пад не имеет выхода в Интернет и не оснащается вспомогательным модулем. С целью взаимодействия с главным устройством используются USB-порты и СОМ. Есть модели, в которых имеется Bluetooth или Wi-Fi. Но так как соединение не всегда является стабильным, на обработку информации может уходить больше времени. Ввиду этого в сфере большой торговли использование подобных моделей нецелесообразно. Они больше подходят для мелких или же тех торговых точек, в которых наблюдается невысокая посещаемость. Подобные устройства работают при помощи отдельного блока питания или его подключения через USB.

Выносные терминалы зачастую используют для того, чтобы оптимизировать работу кассового узла, обеспечить кассирам и покупателям удобное проведение финансовых операций. Но, в некоторых случаях без него не обойтись сугубо по техническим причинам. Еще есть кассовые зоны, работающие с устаревшими моделями ПОС-терминалов, которые не работают с банковскими картами. Благодаря установке выносного терминала не придется переоснащать всю ККТ, чтобы дать возможность покупателям производить безналичный расчет. Это существенная экономия для владельца бизнеса.

На каком ПИН-терминале остановить свой выбор, зависит от объема продаж конкретной торговой точки, формата торговли, покупательского потока и других факторов.

Что такое Пин-Пад и где он применяется

Внешне Пин-Пад выглядит как небольшой ПОС-терминал, либо калькулятор. Устройство состоит из цветного либо чёрно-белого экрана, стандартной кнопочной клавиатуры и навигационных кнопок. Необходимость установки Пин-Пада в торговой точке обусловлена оснащённостью кассового узла и расположением периферийного и основного оборудования на нём.

К примеру, если рабочее место кассира отгорожено от торгового зала, а реализация товаров ведётся через окошко, то для оплаты товара нужно каждый раз протягивать ПОС-терминал покупателю. Гораздо удобнее приобрести Пин-Пад и установить его стационарно, в доступном месте.

Чаще всего Пин-Пады не оснащены вспомогательным модулем и не имеют выхода в интернет, для взаимодействия с основным устройством предусмотрены COM и USB-порты. В некоторых моделях предусмотрены Wi-Fi или Bluetooth интеграция, но из-за нестабильного соединения на обработку финансовых операций затрачивается большее количество времени, поэтому они подходят только для небольших торговых точек, либо для использования в сфере услуг с невысокой посещаемостью. Работа устройства обеспечивается либо отдельным блоком питания, либо при его подсоединении через USB-порт.

Обычно Пин-Пад устанавливают для оптимизации работы кассового узла и удобства клиентов и кассиров, но иногда внешний терминал необходим по техническим причинам. Некоторые кассовые зоны оснащены устаревшими ПОС-терминалами, которые не предусмотрены для приёма банковских карт. В таких случаях установка Пин-Пада позволяет сэкономить на переоснащении KKT и начать принимать безналичный расчет, минимизировав переход.

Выносные терминалы применяются в:

• Сетевых гипермаркетах и супермаркетах как часть ПОС-системы (устройство монтируется на поворотную подставку и для осуществления оплаты разворачивается в сторону клиента).
• Небольших розничных точках (к ПОС-терминалу, расположенному под прилавком, при помощи USB-кабеля подсоединяют Пин-Пад, размещённый на удобном покупателю месте).
• В бутиках, расположенных на территории торговых центров.

Виды Пин-Падов

Пин-Пады бывают нескольких видов, которые различаются в функционале. Поэтому перед тем, как приобрести устройство, нужно понять, каким целям оно должно отвечать.

До того как начать рассматривать определённые модели нужно знать, какой конкретно вид оборудования Вам нужен.

• Классический Пин-Пад – представляет собой обычную клавиатуру с экраном. Монтируется в доступном для покупателя месте, после чего подсоединяется к ПОС-системе, KKM, персональному компьютеру или другому подобному оборудованию. Устройство не может распознавать банковские карты или выпускать фискальные документы, его основная задача введение PIN-кода. Кассир принимает у клиента карту, вставляет её в ПОС-терминал, после чего покупатель вносит на Пин-Паде свой пароль и осуществляется списание средств.
• Интегрированный ПОС-терминал – является более функциональным оборудованием. В зависимости от модели, принимает чипованные, бесконтактные и магнитные банковские карты. Некоторые устройства могут принимать оплату со смартфонов и поддерживают Apple Рау, Android Рау или Samsung Рау. Такие устройства называют интегрированными или ритейловыми ПОС-терминалами.

• Мобильный PIN-Pad — оснащен аккумуляторной батареей. Применяется для обеспечения нужд торговой деятельности разъездного характера, курьерских служб и других, может применяться для осуществления безналичных расчётов. Устройство подсоединяется к смартфону при помощи USB-разъема, либо порта для наушников. Благодаря вспомогательному программному обеспечению, смартфон может принимать платежи и перенаправлять необходимую для транзакции информацию в процессинговый центр, а если нужно предоставлять электронную версию чека на телефон или электронную почту покупателя.
• Пин-Пад для вендинга – это встраиваемое устройство. Имеет крепёжную рамку и монтируется в торговый автомат. Обычно устройство имеет сенсорный экран, но некоторые модели оснащены клавиатурой и могут осуществлять бесконтактные платежи с карт или смартфонов.
• Пин-Пад, вмонтированный в KKM (к примеру Атол 60Ф) – данная KKM часто применяется для обеспечения нужд торговой деятельности разъездного характера и службы доставки. Принимает все виды безналичного расчёта, в том числе бесконтактные и смарт-карты. Устройство не требует вспомогательных настроек и может использоваться, как только KKM будет активирована.

Отличие Пин-Пада от ПОС-терминала

Дистанционный ПОС-терминал применяется как независимое торговое оборудование. Во время реализации товаров кассиру операционисту необходимо дублировать действия. К примеру, вносить товар в кассовое ПО, а после этого указывать сумму покупки в терминале.

Такой способ расчётов может подойти для торговых точек с низкой посещаемостью, где есть время на более долгие взаиморасчёты.

В торговых точках с большим потоком клиентов, где скорость обслуживания посетителей имеет огромное значение, лучше всего подходят интегрированные ПОС-терминалы (Пин-Пады), потому что они:

• Функционируют синхронно с кассовым ПО, тем самых сокращая время на обслуживание покупателей.
• Снижают возможность совершения ошибок в расчётах.

В отличие от банковского терминала, Пин-Пад:

• Функционирует совместно с основным устройством и не может быть использован, как независимое оборудование;
• не может отправлять запросы в процессинговый центр;
• не может выпускать фискальные документы;
• не имеет возможности для выхода в интернет.

Интегрированные модели Пин-Падов могут распознавать банковские карты и осуществлять приём безналичного расчёта, поэтому должны регистрироваться как ПОС-терминалы и предполагают заключение договора на предоставление услуги эквайринга.

У банков есть разные тарифы на эквайринг для определённых бизнес категорий, в которых применяют Пин-Пад, среди которых мобильная торговля и вендинг.

Процедура заключения договора на предоставление услуг эквайринга:

• ознакомиться с предложениями банков и подать в выбранный заявку;
• среди предлагаемых банком устройств выбрать подходящую модель;
• собрать необходимый пакет документов и оформить договор на предоставление услуг.

Все Банки предоставляющие услугу эквайринга предлагают аренду Пин-Падов, также можно приобрести их в постоянное пользование. В первом случае, к основной оплате услуг по договору, добавится ещё и ежемесячная арендная плата (обычно составляет около 1-2 тысяч рублей).

Подключение и принцип функционирования Пин-Пада

Последовательность осуществления интеграции KKT и выносного терминала зависит от вида Пин-Пада и модели кассового устройства. Подключение можно осуществить самостоятельно, используя руководство по эксплуатации или обратиться за помощью в технический отдел банка, с которым заключён договор

Разберём последовательность совершаемых при подсоединении Пин-Пада к KKM действий, на примере смарт-терминала «Эвотор»:

• Инсталлируйте на KKM необходимое для взаимодействия с Пин-Падом и осуществления эквайринга, программное обеспечение (из магазина приложений «Эвотор»).
• Подключите Пин-Пад к KKT при помощи USB-соединения.
• После этого нажмите зелёную кнопку на KKT, и когда на дисплее Пин-Пада высветится системное окно, внесите номер терминала и код активации, предоставленный в банке.
• Не отключайте Пин-Пад от KKM до окончания настроек.

Устройство готово к работе.

Принцип совместной работы Пин-Пада и KKM

Пин-Пад подсоединяется непосредственно к основному устройству, например, к KKM, ПОС-системе или ПК с предустановленным программным обеспечением и ФР.

Если в кассовой зоне уже есть терминал с подключённым эквайрингом, то Пин-Пад будет взаимодействовать с ним.

Принцип осуществления безналичного расчёта:

• Пин-Пад распознает предоставленную клиентом банковскую карту (или информацию со смартфона), создаёт и кодирует данные для процессингового центра.
• KKM отправляет в процессинговый центр информацию, полученную от Пин-Пада.
• Если клиент ввёл верный пин-код и на счёте имеется необходимая для оплаты сумма, происходит списание средств, и KKM выпускает итоговый фискальный документ.

После этого терминал можно снова использовать.

Встроенные считыватели карт

Современные интегрированные терминалы могут принимать все существующие безналичные формы оплаты. Например, банковские карты с магнитной полосой или чипом, безналичный расчёт MifareEMV, Pay Pass, PayWave, NFC-оплату при помощи смартфона и другие электронные платежи.

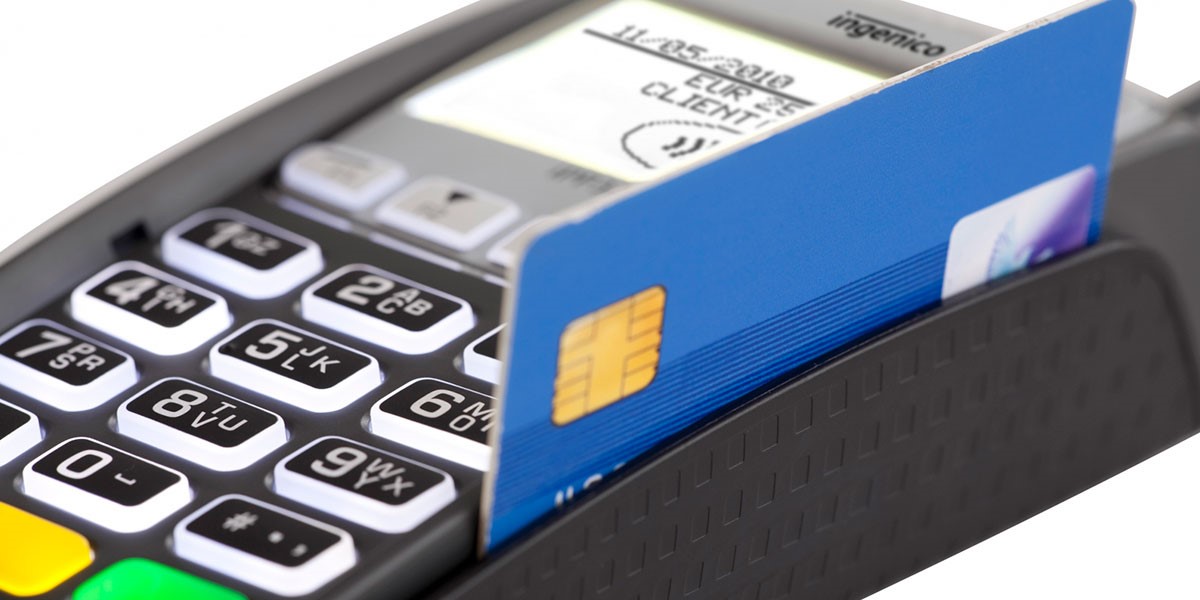

Банковскую карту с чипом для совершения оплаты нужно вставить в прорезь, расположенную в нижней части Пин-Пада (до упора), и ввести пин-код.

Карта с магнитной полосой проводится через считыватель, расположенный с правого бока устройства. Для произведения оплаты необходимо один раз провести картой, после чего ввести Пин-код.

Цена популярных Пин-Падов

Интегрированные Пин-Пады имеют меньшую стоимость, чем дистанционные ПОС-терминалы, при этом цена на предоставление услуги эквайринга будет одинаковой. Перед тем как приступить к выбору устройства, нужно изучить особенности и потребности конкретного бизнеса, а также предполагаемый способ интеграции с основным устройством.

Ниже в таблице мы привели самые распространённые у основных банков-эквайеров устройства.

В соответствии с ФЗ №54, контролирующем деятельность KKT, с 01 июля 2019 года все хозяйствующие субъекты, ведущие финансовую деятельность, обязаны установить KKT нового образца. При этом многие из них могут сразу установить терминал или Пин-Пад для предоставления клиентам возможности выбора способа оплаты. Поэтому оборудование данного типа становится востребованней день ото дня. Но как определиться что выгодней, Пос-терминалы или Пин-Пады? Ответ для каждой категории бизнеса свой. Пин-Пады, в отличие от ПОС-терминалов, имеют более низкую стоимость, но эта разница затрачивается на обеспечение взаимодействия с основным устройством, приобретение необходимого программного обеспечения и т.д.

Обычно небольшие розничные точки имеют всего одно кассовое устройство и им выгоднее использование автономного ПОС-терминала, а интегрированные Пин-Пады будут лучшим решением для супермаркетов и гипермаркетов с большим потоком клиентов.

Особенности POS-терминала

POS-терминал является самостоятельным элементом, который может считать информацию с карточки, отправить данные в систему и распечатать чек. Внутри терминала встроен термопринтер. Эти устройства могут быть беспроводными.

Выпускаются и мобильные POS-терминалы. Они подключаются к смартфону или планшету посредством Bluetooth-интерфейса. Для работы не требуется ничего, кроме специального приложения, которое устанавливается на планшет или смартфон. Эти приборы позволяют принимать платежи не только в стационарной точке торговли, но и в любом месте, где есть мобильная связь или беспроводной интернет.

Также POS-терминалом может называться комплексная система, в которую входит специальный компьютер с монитором, устройства для считывания карт и печати чеков. Обычно так обозначают моноблоки, компактные приборы, которые используют в торговле и различных сферах услуг в качестве кассового оборудования.

PIN-Pad

PIN-Pad условно можно разделить на два типа. Хотя это не совсем правильно, но кому какое дело, не так ли.

Выносные клавиатуры

Первые подключаются непосредственно к POS-терминалу, их еще называют выносными клавиатурами. Главное их предназначение — удобство для клиента и продавца. Например, терминал стоит в удобном месте для продавца, и чтобы каждый раз его не доставать и не передавать клиенту для ввода пин-кода, к нему подключают выносную клавиатуру. Таким образом, терминал всегда находится в удобном месте для продавца, а клавиатура располагается в удобном месте для клиента. Все просто.

Самые популярные модели выносных клавиатур:

Интегрированные POS-терминалы

Второй тип PIN-Pad это по сути полноценный POS-терминал, только в нем нет встроенного термопринтера и модулей связи. Их еще называют интегрированными POS-терминалами. Такие устройства подключаются к POS-системе, компьютеру или онлайн кассе через USB-разъем. Питание идет через тот же USB-разъем, в редких случаях используют внешний адаптер питания. Для печати чеков используется внешний чековый принтер. А для связи с процессинговым центром используется канал связи POS-системы, компьютера или онлайн кассы, обычно это выделенная линия интернет.

Самые популярные модели интегрированных POS-терминалов (PIN-Pad):

• Ingenico iPP320/350
• Verifone Vx805/810/820

Нужен ли в магазине или салоне PIN-Pad?

Это зависит от особенностей расположения торгового оборудования. Например, если между продавцом и покупателем находится перегородка с маленьким окошком (такое можно встретить в аптеках), то передавать терминал каждый раз будет неудобно и лучше вывести к покупателю отдельное устройство PIN-Pad. Это упростит и ускорит процедуру оплаты. Если же каких-то особых условий нет, то приобретать PIN-Pad необязательно, и это остается на усмотрение владельца бизнеса.

Подключить онлайн-кассу от ВТБ

Оставьте заявку на открытие счета

Позвоним, проконсультируем и ответим на все вопросы

Оформите заявку на ВТБ-кассу

Подпишем документы и предоставим договор с ОФД

Поможем зарегистрировать в ФНС и обучим сотрудников

Оставьте заявку прямо сейчас

Мы проконсультируем вас в ближайшее время

Оставьте заявку на ВТБ-кассу

Позвоним и проконсультируем

Как многие из вас знают, POS-терминал (не путать с POS-системой) это такое устройство, которое служит для приема оплаты за товар и/или услуги банковскими картами. Все просто: клиент вставляет (или подносит, если карта поддерживает бесконтактный способ оплаты) банковскую карту в терминал, вводит пин-код и деньги списываются с карты и поступают на расчетный счет продавца. В конце операции терминал распечатывает чеки, один из которых отдается клиенту. Такие терминалы называют автономными, т.е. они работают сами по себе — в них есть встроенные термопринтер для печати чеков и модуль связи, например Ethernet, GPRS, WiFi и т.д., а питание подается от сети 220 В или встроенного аккумулятора.

Самые популярные модели автономных POS-терминалов:

• Ingenico iCT220/250
• Ingenico iWL220/250
• Verifone Vx510/520

Наш каталог продукции

У нас Вы найдете широкий ассортимент товаров в сегментах кассового, торгового, весового, банковского и офисного оборудования

Особенности PIN-Pad

Это устройство также называют цифровой или выносной клавиатурой. Оно присоединяется к POS-системе для удобства продавца и клиента. Это позволяет не доставать каждый раз терминал из-за стойки, а протянуть покупателю клавиатурудля ввода пин-кода.

Такие выносные клавиатуры могут работать с любыми торговыми аппаратами, подключить их несложно. При необходимости клавиатуру можно быстро заменить, если она вдруг выйдет из строя.

Процесс оплаты с PIN-Pad происходит так: покупатель прикладывает свою карту к бесконтактному модулю PIN-Pad-а, вводит пин-код (если требуется), если PIN-Pad не оснащен бесконтактным модулем (что сейчас редкость) – передаёт карту продавцу, тот вставляет ее в терминал, а клиент, пользуясь выносной клавиатурой, вводит пин-код. После этого средства списываются со счета.

Существует отдельная разновидность PIN-Pad, интегрированная не с POS-терминалом, а с кассой продавца. Это фактически облегченный POS-терминал, без модулей печати чека, который сейчас принято размещать лицом к подкупателю на кронштейне. Покупатель сам прикладывает карту или вставляет её в устройство, набирает пин-код и нажимает кнопку завершения операции. Чек такое устройство не печатает и собственными модулями связи обычно не обладает, т.о. для проведения операции используется модуль связи кассы, к которой подключен такой PIN-Pad, чек печатает касса.

Подключение внешнего пин-пада к POS-терминалу Ingenico

В качестве примера возьмем самые популярные модели оборудования:

Важный момент. POS-терминал и пин-пад должны быть одной версии, — A98 или C98. Если версии будут отличаться, например терминал версии A98, а пин-пад версии C98, то на экране пин-пада или терминала появится надпись Incompatible pinpad. Подробнее об этом читайте в нашей статье на эту тему.

Подключаем пин-пад к POS-терминалу

Снимите защитную крышку и подключите кабель в пин-пад. Болты, которые держат крышку закручивать необязательно, достаточно защелкнуть крышку.

Подключаем кабель в пин-пад

Разъем USB, идущий от пин-пада подключите в разъем USB Host в терминале.

Тут все просто — USB к USB

Настройка POS-терминала

После подключения пин-пада к терминалу, на экране пин-пада в левом верхнем углу должна отобразиться звездочка «✱». Если так и произошло, то пока все идет хорошо.

Теперь пин-пад нужно активировать, как внешний и включить функцию приема бесконтактных платежей.

Нажмите клавишу «5» на терминале и введите пароль для доступа в инженерное меню.

Без пароля ничего не выйдет

Спрашивать пароль у нас бессмысленно — мы не экстрасенсы.

Единого пароля не существуют, в каждом банке инженеры устанавливают свой пароль. Если не знаете, какой пароль установлен в вашем терминале, — звоните в банк и уточняйте пароль у инженеров. Перед звонком в банк обязательно попробуйте ввести пароль «000», «777» или любой другой — вдруг «прокатит», но сильно сомневаюсь.

Если удалось узнать пароль, возвращаемся к нашим баранам и продолжаем активацию пин-пада.

С помощью клавиш «f2» и «f3» выберите в меню пункт Telium Manager и нажмите .

Выбираем «Телиум менеджер»

Когда на экране останется только одна надпись Telium Manager нажмите клавишу «F» на клавиатуре.

Если прозеваете придется начинать все сначала

Отлично. Теперь мы находимся в меню FUNCTIONS. Выбираем 0 — TELIUM MANAGER, жмем и только после этого мы попадаем непосредственно в сам «Телиум менеджер».

Снова выбираем «ТЕЛИУМ МЕНЕДЖЕР»

С помощью клавиш «f2» и «f3» выберите в меню пункт 3 — Initialization и нажмите .

Инициализация — наш выбор

Затем выберите 1 — Parameters и нажмите

Идем в «Параметры»

Здесь нам нужен пункт меню Pinpad. Наш выбор подтверждаем .

Будем инициализировать «Пинпад»

Мы рекомендуем выбирать пункт Autodetect — в этом случае терминал сам определит модель терминала. Если выбрать Yes, то вы увидите список всех поддерживаемых моделей пин-падов и нужно будет вручную указать модель подключаемого пин-пада. Пункт No нужен для деактивации внешнего пин-пада, например в случае выхода из строя.

Autodetect в переводе на русский означает «Автоматическое определение»

После выбора пункта меню Autodetect терминал подумает несколько секунд и выдаст единственный верный вариант. Нам остается только согласиться и нажать . После этого мы вернемся в меню Initialization.

Отлично, терминал видит наш пин-пад

Активируем бесконтактный модуль

Осталось только активировать модуль приема бесконтактных платежей. Для этого в меню Initialization выбираем пункт Contactless и жмем .

Contactless означает «Бесконтактный»

Далее выбираем Yes, жмем .

Yes означает «Да»

Выбираем USB и снова жмем .

USB означает «ЮЭсБи»

Вот и все, модуль бесконтактных платежей активирован. Далее жмем и терминал спросит нас, нужно ли распечатать параметры.

Если нажать зеленую клавишу, то распечатается длинный чек с технической информацией

Для экономии бумаги жмем еще раз и видим уже знакомую нам надпись Telium Manager.

Снова этот «Телиум менеджер»

Чтобы вернуться в рабочий режим жмем клавишу «F», выбираем 1 — NEWWAY и жмем .

Только не этот «Телиум менеджер», — надоел уже.

Терминал должен вернуться к рабочему режиму.

Рекомендуется перезагрузить POS-терминал, чтобы новые настройки вступили в силу — для этого жмем одновременно и клавишу с точкой «●».

Если мы все сделали правильно, то на экране пин-пада должна появиться надпись «ГОТОВ К РАБОТЕ» и будет мигать цветом левый светодиод над экраном.

Добро пожаловать

Бывают случаи, когда в «Телиум менеджер» все настройки сделаны верно, но пин-пад не реагирует на нажатия клавиш при вводе пин-кода и на экране горит надпись «ДОБРО ПОЖАЛОВАТЬ». Чтобы это исправить, нам нужно дать понять терминалу, что мы хотим полноценно использовать внешний пин-пад.

Снова заходим в инженерное меню, — для этого жмем клавишу «5», вводим пароль и жмем . Выбираем пункт меню «ПИН-ПАД» и жмем .

Пора показать этому терминалу, кто тут главный

Выбираем пункт меню «ТИП ПИН-ПАДА» и жмем .

Бывает внутренний и внешний

Выбираем «ВНЕШНИЙ COM1», жмем и автоматически возвращаемся в меню «ПИН-ПАД».

Внутренний нужно выбрать, если пользуемся терминалом без пин-пада

Жмем несколько раз , пока не вернемся в рабочий режим. Теперь на экране пин-пада должна появиться надпись «ГОТОВ К РАБОТЕ».

Проверяем внешний пин-пад в работе

Проверить пин-пад на работоспособность очень просто:

• Жмем клавишу с нулем «0»
• Выбираем «ОПЛАТА»
• Вводим сумму операции, например 1 ₽
• Жмем .

На экране терминала должна появиться надпись «ВСТАВЬТЕ КАРТУ КЛИЕНТА», а на экране пин-пада сумма операции и надпись «ПРЕДЪЯВИТЕ КАРТУ».

• Чтобы проверить бесконтактный модуль, — просто прикладываем карту или смартфон к пин-паду и ждем завершения оплаты в результате которой терминал распечатает чек об операции.
• Чтобы проверить клавиатуру пин-пада, нужно вставить карту оплаты в терминал, ввести пин-код на клавиатуре пин-пада и подтвердить действие . Если все хорошо, то терминал распечатает чек об успешной транзакции.

Если захотите вернуть свои деньги на карту, то проведите отмену операции или возврат через терминал. Как это сделать, мы уже рассказывали и показывали в нашей статье.

Если нужна будет инструкцция про подключение пин-пада к POS-терминалу Verifone — дайте знать в комментариях, напишу отдельно.

На этом все. Надеюсь статья оказалась полезной. Успехов в вашем бизнесе!

Виды и особенности

Существует несколько разновидностей выносных терминалов, отличающихся по своему функционалу. Чтобы понять, какое следует приобретать устройство, следует предварительно разобраться с их целями и особенностями.

Итак, различают следующие виды ПИН-падов:

• Классический. Такое устройство представляет собой клавиатуру, оснащенную экраном. Его устанавливают в доступном для клиента месте, подсоединяют к ККМ, ПОС-системе, ПК или другому оборудованию, подобному этому. Эта техника не предусмотрена для печати фискальных документов и распознавания фискальных документов. Ее основная цель – ввод PIN-кода. Работает это следующим образом. Покупатель предоставляет кассиру банковскую карту, которую тот вставляет в ПОС-терминал. Затем покупатель вводит пин-код этой карты на ПИН-паде, после чего снимаются средства за покупку.
• Мобильный. У него предусмотрена аккумуляторная батарея. Используется для осуществления безналичных платежей, может применяться в торговле разъездного типа, курьерскими и прочими службами. Для функционирования этот терминал подключают к смартфону с помощью порта для наушников или разъема USB. За счет вспомогательного программного обеспечения способен принимать платежи, а также перенаправлять информацию о транзакции в процессинговый центр. Если необходимо, устройство сможет предоставить чек в электронном формате, отправив его на электронную почту или телефон покупателя.
• Интегрированный (ритейловый) ПОС-терминал. Обладает более широким набором функций, так как способен работать с различными банковскими картами – магнитными, бесконтактными, чипованными (зависит от модели оборудования). Ряд устройств в состоянии принимать оплату со смартфонов, в которых предусмотрено функционирование Android Рау, Samsung Рау или Apple Рау.
• Для вендинга. Такой ПИН-пад относится к устройствам встраиваемого типа. Оснащен крепежной рамкой и предназначен для установки в торговом автомате. Некоторые модели имеют клавиатуру, но чаще встречаются модели с сенсорными экранами. Подобные ПИН-пады позволяют проводить бесконтактную оплату, используя смартфон или карту.
• Вмонтированный в ККМ. В большинстве случаев применяются службами доставки и торговыми пунктами разъездного плана. Терминал не нуждается во вспомогательных настройках и может использоваться сразу после активации ККМ. Принимает к оплате всевозможные виды безналичного расчета, включая смарт и бесконтактные карты.

Зная особенности функционирования каждого вида ПИН-пада, можно подобрать подходящее под конкретные цели устройство.

Подключение и принцип работы

Как именно будет осуществляться интеграция выносного терминала и ККТ, зависит от разновидности ПИН-пада и его модели. Подключение может быть выполнено как специалистами (для этого можно обратиться в технический отдел банковской организации, с которой был заключен договор), так и самостоятельными усилиями.

Порядок действий по подключению ПИН-пада к ККМ рассмотрим на примере конкретного устройства – смарт-терминала «Эвотор»:

• Установка на ККМ программного обеспечения, необходимого для эквайринга и взаимодействия с выносным терминалом. В данном случае ПО доступно в магазине приложений «Эвотор».
• Подключение ПИН-пада к контрольно-кассовой технике. Для этого используется USB-соединение.
• Необходимо зайти во вкладку «Настройки», а затем выбрать «Оборудование». В графе «Добавить терминал» следует выбрать функцию «Активация ПИН-пада».
• Когда предыдущие действия выполнены, нужно на ККТ нажать зеленую кнопку и дождаться, пока на экране ПИН-пада появится системное окно. Необходимо внести номер терминала и ввести код активации, который предоставил банк.
• До тех пор, пока будет осуществляться настройка ПИН-пада, нельзя отключать его от ККМ.
• В заключение с целью проверки следует открыть вкладку «Оборудование». Под названием терминала должно быть указано «По умолчанию».

После выполнения указанных манипуляций устройство готово к эксплуатации.

Совместная работа ПИН-пада и ККМ

ПИН-пад необходимо подсоединить к основному устройству – ПОС-системе, ККМ или ПК, на котором установлено ФР и программное обеспечение. При наличии терминала с эквайрингом в кассовой зоне ПИН-пад будет с ним взаимодействовать. Безналичный расчет осуществляется следующим образом:

• Когда кассовый работник в кассовой программе указал безналичный расчет и выполнил нажатие «Оплаты», ККМ передает данные о цене товаре или услуге на ПИН-пад.
• Устройство распознает банковскую карту (или информацию со смартфона), предоставленную покупателем, а затем создает и кодирует необходимые данные для предоставления их в процессинговый центр.
• ККМ получает информацию от ПИН-пада и отправляет ее в процессинговый центр.
• Клиент вводит ПИН-код на устройстве. Если он верный, а также если на карте имеется необходимая сумма денег, производится оплата и списываются средства. В подтверждение ККМ выдает итоговый фискальный документ.

После выполнения указанных действий терминал снова готов к использованию.

Техническое сопровождение вашего магазина 24/7. Оставьте заявку!

Отличия устройств

Можно выделить несколько основных отличий PIN-Pad и POS-терминалов:

• PIN-Pad — по сути, простая клавиатура, предназначенная для более удобного ввода пин-кодов. Также есть варианты PIN-Pad, в которые можно сразу вставлять карты, но функции от этого не меняются.
• POS-терминал — устройство с модулями связи, встроенным принтером для печати чека. Кроме того, POS-терминалом может назваться кассовая система в виде моноблока.

Подведем итоги

POS-терминал — это автономное устройство для приема оплаты банковскими картами, в которых имеется встроенные термопринтер для печати чеком и модули связи. Питание либо от розетки 220 В или от встроенного аккумулятора. POS-терминал так же можно подключить к POS-системе, но это не совсем целесообразно, т.к. цена такого устройства выше, а для печати чеков все равно используется дополнительное устройство.

PIN-Pad выносные клавиатуры — дополнительное устройство для удобства продавца и покупателя, которое подключается к POS-терминалу.

PIN-Pad POS-терминал — устройство которое служит для приема оплаты банковскими картами в составе POS-системы, компьютера со специализированным ПО (например 1С) или онлайн кассы. Не имеет встроенного термопринтера и модулей связи. Питается от USB разъема POS-системы.

Для наглядности вот вам немного картинок

В этой статье мы разобрались, в чем же все-таки разница между PIN-Pad и POS-терминалом. Читайте нашу полную версию статьи, где мы рассмотрели все типы POS-терминалов.

На этом все. Надеюсь эта статья помогла вам разобраться в разнице между эти устройствами и сделать правильный выбор при покупке. Успехов в вашем бизнесе!
