Как добавить считыватель штрих кода в 1с и настроить USB?

Штрихкодирование — наиболее популярный сегодня способ автоматической идентификации товаров. Он применим для внутреннего учета продукции и материалов на производстве, складе и в ретейле. Мониторинг маркированных товаров в системе «Честный ЗНАК» базируется на матричных штрих-кодах DataMatrix, для учета контроля за движением алкоголя используется двумерный код PDF417, транспортные упаковки отслеживаются с помощью GS1-128, для размещения большого объема информации на мелких изделиях предназначен одномерный код GS1 DataBar.

Для обработки линейных штрихкодов подойдет любой сканер (лазерный, светодиодный, фотосканер), для матричных — с технологией фотосканирования (Image). Независимо от способа считывания, для всех моделей применимы одни и те же варианты подключения к рабочему месту (РМ). Как включить сканер на компьютере и настроить его для работы в товароучетной программе, подробно рассмотрим в статье.

Сканеры для маркировки. Доставка в любой регион России.

Оставьте заявку и получите консультацию в течение 5 минут.

Устройства, считывающие графические коды, нанесённые на этикетку или упаковку товара, с последующей передачей информации на компьютер называются сканерами штрих кода. Они используются кассирами, работниками складов, дают возможность работать с маркированной продукцией, инвентаризировать склады и т.д. Однако для корректной работы важно подключить и настроить штрих сканер 1С.

Важно понимать, что те или иные версии рассматриваемой платформы бухгалтерского учета требуют различные функциональные опции сканирующего модуля. Ниже разберемся как добиться того, чтобы любая модель, независимо от конфигурации, работала с любой версией данного ПО.

Модуль подключается к ПК тремя способами, через:

• клавиатурный порт (PS/2);
• USB-разъем;
• разъем под СОМ-соединение.

Подключение сканера штрих-кода

Но ОС Windows гарантированно воспримет его как неопознанное устройство ввода при попытке первого подключения. Чтобы сработало распознавание, базовая комплектация любого прибора предусматривает наличие драйверов. После их инсталляции на ПК или ноутбук, система легко «увидит» устройство.

В настоящей статье мы подробно рассмотри процедуру подключения сканера штрих-кодов к компьютеру и организацию его работы с программой 1С.

Применение сканеров становится все более популярным. Эти устройства широко применяются не только в розничной торговле. Их использование позволяет автоматизировать следующие операции:

• Поиск номенклатурных единиц в справочниках
• Оприходование и реализация ТМЦ
• Внутренние операции (перемещение, инвентаризация и др.)

Одним словом, это не хитрое устройство позволяет существенно оптимизировать учет материальных ценностей и, что очень важно, значительно повысить точность и актуальность складского учета за счет снижения влияния «человеческого фактора».

При первом подключении устройства к компьютеру, Windows воспримет сканер как неизвестное устройство ввода. В базовой комплектации системы наличествуют все необходимые драйвера, что позволяет системе легко распознавать устройство.
Существует три способа аппаратного подключения сканера к компьютеру:

• В разрыв клавиатуры
• Через СОМ-порт
• Через USB-порт

Хоть мы и подключаем сканер на примере УТ, аналогично он подключается и в конфигурациях 1С:УПП 8, 1С:Розница 8, 1С:Комплексная автоматизация 8

Большинство производимых в настоящее время сканеров подключаются к компьютеру через USB-порт, поэтому ниже мы будем рассматривать только этот вариант подключения.

Не работает сканер штрих-кода в «1C»

Проблемы при подключении сканера к ПК имеют две причины: устройство не отображается в ОС или не видно в самой «товароучетке». Из-за антивирусного софта и сетевых фильтров оборудование может нестабильно отображаться в системе (то есть сначала распознается, а потом нет, или наоборот). Если возникла такая ситуация, рекомендуется на время отключить защитные программы и проверить работоспособность устройства. Если это поможет, следует активировать антивирусное ПО и фаерволы, предварительно настроив список исключений.

Перед тем как настроить сканер в «1C», необходимо уточнить, по какому интерфейсу он присоединен к ПК. Прежде всего это относится к эмуляции COM. В диспетчере устройств открывается полный перечень доступных портов (КОМ1, КОМ2 и т. д.). Пользователь должен выбрать свободный виртуальный канал, созданный с помощью драйвера эмуляции, и указать его правильный номер в настройках «1С».

Подключим сканер и подготовим к работе в кратчайшие сроки!

Оцените, насколько полезна была информация в статье?

Наш каталог продукции

У нас Вы найдете широкий ассортимент товаров в сегментах кассового, торгового, весового, банковского и офисного оборудования.

Посмотреть весь каталог

• Статьи 1С предприятие
• Розница 2.1 / 2.2
• Настройка USB сканера штрихкодов в 1С:Розница

На мой взгляд одним из самых удобных и быстрых способов настройки сканера штрихкодов в программе 1С:Розница осуществляется путем подключения через USB порт, без эмуляции COM порта. Как правило такие сканеры штрихкодов определяются как устройство ввода, что позволяет использовать их в работе с программой. Такая настройка позволяет вам работать в РМКУправляемых формах

Для начала заходим в раздел Администрирование, слева выбираем Настройки подключаемого оборудования. Ставим галочку (если не стоит) Использовать подключаемое оборудование и переходим в раздел Подключаемое оборудование.

Открывается новое окно Подключение и настройка оборудования в этом окне выбираем Сканеры штрихкода и нажимаем кнопку Создать.

Откроется небольшое окно в котором основными пунктами будут:Устройство используется 2. Тип оборудования: Сканеры штрихкодов3. Драйвер оборудования: 1С:Сканеры штрихкода (NativeApi)4. Нажимаем на изображение дискеты (Сохранить)5. И нажимаем кнопку Настроить

Теперь нам надо добавить какому либо товару штрихкод. Заходим в справочник Номенклатура и Заходим в карточку номенклатуры. В левом меню выбираем штрихкоды и добавляем штрихкод.

Теперь переходим в РМК(рабочее место кассира) и просто пробиваем штрихкод, без дополнительных нажатий клавиш. Штрихкод сразу должен считаться и добавиться в список.

Как уже говорилось ранее, этот способ удобен для быстрой настройки сканера штрихкодов для работы в РМК под Управляемыми формами. Для данной настройки был использован сканер штрихкодов Metrologic Eclipse MS 5145 USB без предустановленных драйверов.

Подключение сканера штрихкода к торговым конфигурациям 1С.

Подключение с помощью драйвера 1С

Подключение торгового оборудования в 1С: Предприятии.

Запускаем 1С. Для подключения оборудования необходимо обладать правами администратора.

В разделе «Администрирование» в зависимости от вашей конфигурации может находиться в разных подразделах. Так, например, в «1С: Розница» это будет «Настройки подключаемого оборудования», а в «1С: Управление торговлей» — «РМК и оборудование».

В нужном подразделе включаем признак «Использовать подключаемое оборудование и переходим по гиперссылке «Подключаемое оборудование».

При первом запуске мастера настройки оборудования, программа создает рабочее место, которое определяется по пользователю и идентификатору клиента (ПК).

Выбираем раздел «Сканеры штрих-кодов» — «Создать». В новом окошке выбираете драйвер оборудования «1С: Сканеры штрих-кода (COM)» для ОС Windows или «1С: Сканеры штрих-кода (NativeApi)» для ядра Linux  и нажимаете «Записать» (Дискетка), затем переходите в настройки (кнопка «Настройки»).

Устанавливаете параметр подключения «Клавиатура» и сохраняете.

Внимание: необходимо проверять работу сканера с данным драйвером. Случается, что сканер «проглатывает» некоторые символы и изменяет изначальный штрих-код, из-за чего работа с данными становится невозможной.

Мы рекомендуем использовать драйверы АТОЛ, о которых можно прочитать ниже.

Подключение с помощью драйвера АТОЛ

Для подключение и корректной работы сканера необходимо установить драйвер торгового оборудования на ваш рабочий ПК.

Переходим по ссылке в Центр загрузок АТОЛ в раздел «Программное обеспечение»  — «ДТО» — «6.х». в списке ищем файл «DTO6_2014_02_05_Full», нажимаем его и скачиваем.

Устанавливаем драйвер со стандартными настройками.

Выбираем раздел «Сканеры штрих-кодов» — «Создать». В новом окошке выбираете драйвер оборудования «АТОЛ: Сканеры штрих-кода» и нажимаете «Записать» (Дискетка), затем переходите в настройки (кнопка «Настройки»).

Если в окне настройки указано, что нет установленного драйвера.

Нажимаете «Функции» — «Установить драйвер».

В результате подтягиваются ранее установленные драйверы торгового оборудования.

Если программа предлагает перейти на сайт разработчика, то просто переоткройте 1С.

Далее, меняете параметр подключения на «Клавиатура».

Нажимаете «Записать и закрыть».

После чего вы можете работать со сканером штрих-кода в программе.

Если по каким-то причинам после данных настроек сканер работает некорректно, то необходимо проверить настройку сканера на суффикс «#13» (клавиша «Ввод»). Для данных настроек необходимо запросить у производителя сканера инструкцию по настройке и специальный набор штрих-кодов для наладки.

17 апреля 2019

Беспроводные сканеры штрих-кода для 1С представлены на рынке в широком ассортименте. Перед владельцами бизнеса стоит задача найти подходящие модели для автоматизации торговли, подключить новое оборудование и выполнить правильную настройку товароучетной системы. В этой статье поговорим о том, по каким критериям выбирать сканеры штрихкодов для 1с, и рассмотрим самые популярные модификации. Также остановимся на процессе подключения техники и ее интеграции с 1С.

Ручные и стационарные сканеры штрихкодов для 1С. Доставим в любую точку РФ

Как выбрать сканеры штрихкодов

Среди десятков моделей предлагаемых сканеров штрихкодов, совместимых с 1с, владельцам бизнеса непросто выбрать подходящие устройства для торговых точек и складов. Поэтому в ходе покупки важно обращать внимание на ключевые критерии:

• Совместимость со штрихкодами. Некоторые модификации способны считывать только одномерные метки, используемые чаще всего предприятиями для маркировки товаров на складах с целью упрощения учета продукции. Техника данной категории отличается умеренной стоимостью, подходит для логистики. Для работы с продукцией на кассах применяют 2D-сканеры, способные считывать одномерные и двумерные идентификаторы, работать с ЕГАИС, «Меркурий» и другими государственными системами.
• Технология сканирования. Различают светодиодные, лазерные и фотосканеры. Первый тип устройств считывает даже с очень узких полосок (до десятых долей миллиметра), быстро распознает метки, отличается умеренной ценой. Однако есть у них минус – необходимость подносить идентификаторы на расстояние не более 10 см. Лазерные и фотосканеры более оптимальны, поскольку наделены большим радиусом действия и высокой производительностью, могут считывать нечетко напечатанные и поврежденные идентификаторы.
• Мобильность. Техника подразделяется на стационарные и ручные модификации. В первом случае необходимо приближать продукцию к сканирующей головке, во втором – можно подносить оборудование к товару. Стационарные модификации оптимальны для установки на кассах, ручные – для работы в торговых залах и на складах.
• Класс защиты. Если выбираете технику для работы в складских помещениях, обращайте внимание на наличие ударопрочного корпуса с высокими параметрами защиты от влаги, пыли, воздействий агрессивных сред. Для оснащения касс подходит техника со степенью защиты от IP30. Оптимальный вариант – оборудование класса IP54 и выше.

Чтобы понять, какие сканеры лучше подойдут для работы в 1С, стоит рассмотреть наиболее востребованные и лучшие модели.

Популярные модели сканеров штрихкодов для 1С

Среди предлагаемых моделей беспроводных устройств для считывания идентификационных меток наибольшую популярность приобрели следующие модели:

• ATOL SB2108 – самый востребованный 2D-сканер на рынке ввиду умеренной цены, надежности и высокого качества сборки, хорошей производительности, компактных размеров. Модель создана на базе технологии фотосканирования, за счет чего считывание идентификационных меток происходит оперативно и безошибочно. Техника распознает двумерные, линейные и PDF417-коды, справляется со считыванием меток низкого качества и с повреждениями, QR-кодов с дисплеев смартфонов.
• Honeywell Voyager 1452g – беспроводной фотосканер, используемый для многоплоскостного сканирования идентификационных меток в точках продаж и на складах. Техника безошибочно распознает линейные, двумерные и PDF417-коды на расстоянии до 10 метров от подставки. Работает в автономном режиме до 14 часов.
• Scantech ID LG710 – недорогая контактная модель лазерного типа, подходящая для установки на рабочих местах кассиров, продавцов и кладовщиков. Устройство быстро распознает одномерные метки с матовых и глянцевых поверхностей.
• Атол SB 2105 BT – лазерное беспроводное устройство, подходит для работы в точках продаж и на складах. Радиус действия – 40-50 метров. Продолжительность автономной работы без подзарядки – до 40 часов. Модель функционирует с одномерными идентификационными метками.
• Mercury CL-600 P 2D – универсальная модель для работы с 1D и 2D штрихкодами, в том числе QR и PDF417. Отличается высокой точностью линейного сканирования, что позволяет считывать поврежденные метки и идентификаторы с минимальной контрастностью в 35%. Атол SB 2105 BT работает без подзарядки до 14 часов, дальность сканирования – 30 см.

Описанные выше модели сканирующих аппаратов без проблем взаимодействуют с системой 1С.

Подберем сканер для работы с 1С. Доставим в любую точку РФ!

Подключение сканера штрих-кода к 1С

Различают три типа подключения сканера штрих-кода к 1с. Первый вариант аппаратной интеграции техники с компьютером – «в разрыв клавиатуры». Под этим понимается подключение оборудования через разъем PS/2. Из порта сначала отсоединяют клавиатуру. На ее место подключают сканирующее устройство. К нему подключают клавиатуру. Дополнительно на компьютер устанавливают драйверы. Необходимые дистрибутивы идут в комплекте с поставляемой техникой, а также есть в свободном доступе в интернете.

Применение интерфейса PS/2 позволяет освободить дополнительный USB или COM-порт, что актуально при подключении к компьютеру других внешних устройств (весы, принтер чеков и т. д.).  Когда используют разъем PS/2, считываемая информация вводится там, где установлен курсор клавиатуры. Когда сканер по какой-то причине не распознает метку, данные указывают вручную.

Второй вариант подключения – «через COM-порт», что предполагает использование интерфейса RS-232. К нему подключают сканирующую технику, устанавливают драйверы.

Третий вариант – «через порт USB». Наиболее распространенный способ интеграции считывающего оборудования с ПК ввиду высокой скорости передачи данных. Подразумевает подключение сканера штрих-кода к 1с 8.3 и другим версиям учетного ПО через один из интерфейсов USB, требует установки драйверов.

Мы готовы помочь!

Задайте свой вопрос специалисту в конце статьи. Отвечаем быстро и по существу. К комментариям

Как настроить сканер штрих-кода в 1С

Настройка сканера штрих-кода в 1С проходит в несколько этапов. Алгоритм действий зависит от типа подключения оборудования, подразумевает обязательную проверку корректности интеграции устройства с товароучетной системой.

Настройка сканера штрих-кода в 1С через USB-порт

Настройка сканера штрих-кода в 1С 7.7 и более поздних версиях ПО предполагает использование утилиты «1С: Сканер штрихкода». После ее инсталляции на компьютер выполняют следующие действия:

• В меню товароучетного софта выберите сначала «Сервис», далее «Торговое оборудование и «Подключение и настройка».
• В окне перейдите во вкладку «Сканеры штрихкода», нажмите «Добавить».
• Сначала запустится справочник с устройствами, где кликните «Добавить». Заполните поля формы, указав название сканирующей техники, модель, файл утилиты (по умолчанию 1CScanOPOSScan_v2.epf) и кликните «Добавить».
• Создайте группу пользователей, для которых в дальнейшем будет открыт доступ к сканирующей технике.
• Нажмите «Выбрать» и найдите в справочнике название добавленного устройства. Кликните «Проверить все подключенное оборудование». Должно появится уведомление о корректной настройке. Нажмите «ОК». Откроется окно параметров. Перейдите во вкладку «Драйвер» и активируйте опцию «Поиск оборудования». Отсканируйте идентификационную метку. В поле должны отобразиться все символы кода.

На последнем этапе создайте в учетной программе документ «Поступление товаров». Заполните его поля, используя сканирующую технику для проверки корректности функционирования.

Настройка сканера штрих-кода в 1С 7. 7 и 8. 3 через СОМ-порт

Настройка сканера штрих-кода в 1с 8.3 и других версиях учетного софта выполняется с помощью программного обеспечения «1С: Сканер штрихкода». Алгоритм настройки сканера в 1С аналогичен, что при USB-подключении.

Настройка сканера в 1С в разрыв клавиатуры

Для настройки сканера штрих-кода в 1С при подключении «в разрыв клавиатуры» применяют «АТОЛ: Драйвер устройств ввода». Важно использовать последнюю версию дистрибутива. При необходимости загрузите обновленное ПО с сайта разработчика.

Рассмотрим пошагово, как настроить сканер штрих-кода в 1с с помощью «АТОЛ: Драйвер устройств ввода»:

• Установите дистрибутив на ПК.
• Перейдите в меню «Пуск», выберите сначала «Программы», далее «АТОЛ технологии» и «Драйверы торгового оборудования».
• Перейдите в раздел «Тесты», где активируйте «Драйвер устройства ввода».
• В открывшемся окне выберите пункт «Настройка свойств» и активируйте «Поиск оборудования».
• В форме укажите настройки порта, по умолчанию: COM-1, скорость – 9600, бит в байте – 8, стоп-бит – 1, четность – нечетность. Считайте штрихкод для проверки заданных параметров. Если в поле «Данные» отобразятся значения идентификатора, параметры указаны корректно. В противном случае система выдаст произвольную цепочку символов.
• Перейдите в «Настройки параметров». Задайте параметры порта и сохраните изменения, нажав «ОК».
• Запустите товароучетную систему. Откройте вкладку «Сервис», перейдите в настройки торгового оборудования, поставьте галочку напротив «Сканер включен» и выберите в категории «Модель» пункт «Стандартный сканер».
• Во вкладке «Сервис» выберите пункт «Параметры», где задайте данные порта и ниже выберите «Тест устройства».

Считайте произвольный штрихкод. Его значение должно отобразиться в окне товароучетной системы.

Подберем и настроим сканеры штрихкодов для 1С на любой бюджет! Консультация и помощь 24 часа.

2 декабря 2020

Сканер штрих-кода для «1C» — эффективное решение для автоматизации бизнес-процессов на складах, в магазинах и других сферах торговли. Данные о продукции сразу передаются в товароучетную систему посредством сканирования штрихкодов. Нет необходимости вводить всю информацию о продукции вручную. Упрощается процесс мониторинга и реализации товарных единиц, проведения инвентаризации. Рассмотрим подробно, как выбрать сканер для работы в «1C», выполнить его подключение, настройку и интеграцию с товароучетной программой.

Подскажем, какой сканер штрихкодов подойдет для вашего бизнеса.

Сканер штрих-кода для «1С»

Сканеры штрих-кодов для «1С» представлены десятками моделей. Из-за большого ассортимента непросто найти подходящую считывающую технику для своего бизнеса. Чтобы не ошибиться в выборе, в ходе покупки нужно руководствоваться следующим критериями:

• Сканируемые типы штрихкодов. Есть модели, которые считывают только метки формата 1D. Их используют обычно для идентификации товарных единиц на складах, чтобы упростить учет. Сканеры 1D имеют невысокую стоимость и станут оптимальным выбором для логистики. Когда речь идет об оснащении кассовых зон, то здесь необходимы считывающие устройства с поддержкой распознавания одномерных и двумерных кодов. Дополнительно обратите внимание на возможность интеграции 2D-сканеров с государственными информационными системами.
• Способ распознавания штрихкодов. Для считывания меток используются лазерные, фото- и светодиодные технологии. LED-сканеры отлично распознают закодированную информацию даже с небольших меток, быстро передают данные в базу и обладают невысокой ценой. Но у них есть недостаток — устройство нужно очень близко подносить к средству идентификации. Расстояние не должно превышать 10 см, что не всегда удобно. Лазерные и фотосканеры имеют больший радиус действия, распознают поврежденные и нечетко напечатанные коды, отличаются хорошей производительностью. Но их стоимость на порядок выше, чем светодиодных устройств.
• Вариант подключения. Различают проводные и беспроводные сканеры для «1С». В первом случае оборудование подключается к устройству ввода через разъемы USB, RS-232, PS/2, во втором — по Bluetooth или Wi-Fi. Беспроводные модели более удобны и мобильны. Но их покупка обойдется дороже, чем проводных сканеров.
• Форм-фактор. Считывающая техника может быть ручной или стационарной. В первом случае для сканирования устройство требуется подносить к объекту, во втором — нужно приблизить товар к головке со сканирующим элементом. Если вы покупаете считывающую технику для кассовых зон, выбирайте стационарные модели. Ручные сканеры станут оптимальным выбором для работы в складских помещениях и торговых залах магазинов.
• Скорость сканирования. Если техника покупается на большой склад или для кассовых зон супермаркетов, отдавайте предпочтение высокопроизводительным моделям. Они быстро распознают метки за счет их сканирования в разных плоскостях, позволяя в течение часа обслужить до 200 покупателей или считать метки с более чем 1 000 объектов на складе. У малопроизводительной сканирующей техники такие показатели ниже. В течение часа удастся обслужить около 35–45 человек, считать метки с 200–300 товаров.
• Класс защиты. Очень важный критерий, когда оборудование покупается для работы в производственных и складских помещениях. Класс защиты в этом случае должен быть не менее IP54. Оборудование с более низкими показателями подходит для эксплуатации на кассовых зонах.

Чтобы определиться с выбором сканирующей техники для своего бизнеса, предлагаем рейтинг лучших моделей:

• Argox AS 8000 — проводное устройство со светодиодным считывающим элементом. Поддерживает 4 варианта подключения к ПК. Скорость сканирования составляет 100 скан/с. Работает с одномерными кодами. Корпус выдерживает многократные падения с высоты до 1,5 м.
• АТОЛ SB 2109 — беспроводной фотосканер с поддержкой считывания 1D- и 2D-кодов. Подходит для работы с табачной, молочной, алкогольной и другой продукцией. Скорость считывания достигает 250 скан/с. Комплектуется мощным аккумулятором, обеспечивающим автономную работу до 12 часов. Оснащен интерфейсом USB. Класс защиты — IP54.
• Mercury CL-2200 BLE Dongle P2D — беспроводной фотосканер для работы с 1D- и 2D-метками. Поддерживает передачу данных в ЕГАИС. Тип связи: USB. Скорость сканирования: 100 скан/с. Время автономной работы — до 10 часов. Класс защиты — IP54.
• Scantech ID LG710 — проводное сканирующее устройство лазерного типа из бюджетного сегмента. Поддерживает работу с кодами 1D. Скорость сканирования составляет 50 скан/с. Поддерживает четыре типа сопряжения благодаря наличию мультиинтерфейса. Заключен в ударопрочный корпус, выдерживающий падения с высоты 1,5 м.
• Zebra DS4308 — ручной фотосканер с проводным типом подключения. Распознает одномерные и двумерные метки с любых носителей. Передает данные в систему ЕГАИС. Тип связи: USB. Заключен в корпус из прочного пластика, выдерживающего падения с высоты до 2 метров.

Подберем сканер штрихкода для «1С» за 5 минут!

Оставьте заявку и получите консультацию.

Драйвер сканера штрих-кода для «1С»

Для работы сканера в «1C» требуется установка новой версии драйвера. ПО инсталлируется на основное устройство (например, компьютер), к которому подключена считывающая техника. Программное обеспечение интегрируется с ОС.

Также можно использовать универсальные драйверы. Например, компания «АТОЛ» предлагает Frontol Driver Unit — программный компонент, подходящий для работы с любой сканирующей техникой. Использовать софт можно для одновременного подключения и взаимодействия с несколькими сканерами. Программное обеспечение обладает широкой функциональностью, гибкими настройками и интуитивно понятным интерфейсом.

Установка драйвера проходит стандартно. Необходимо запустить скачанную утилиту и задать пользовательские параметры. По завершении инсталляции появится соответствующее уведомление. Вы сможете приступить к работе с установленным ПО в товароучетной системе. Если после инсталляции «1С» «не видит» драйвер сканера штрих-кода, то перезагрузите операционную систему.

Подключение сканера штрих-кода к «1С»

Подключение сканера штрих-кода к «1С» предполагает аппаратную интеграцию. Нужно наладить взаимодействие сканера с компьютером, что реализуется посредством одного из следующих способов:

• разрыв клавиатуры (PS/2);
• COM-порт (RS-232);
• USB.

Варианты подключения актуальны для проводных и беспроводных моделей. В последнем случае задействуются интерфейсы кредл-подставки. Рассмотрим подробно каждый из перечисленных способов подключения.

«В разрыв клавиатуры» — подсоединение периферийной техники к ПК через интерфейс PS/2. Для этого используется кабель с разветвлением. Одна ветка подключается к клавиатуре через PS/2, другая — к компьютеру через аналогичный интерфейс. Преимущества такого варианта интеграции очевидны:

• Освобождаются интерфейсы USB на компьютере, что позволяет подключить другую технику.
• Быстрая выгрузка сведений при сканировании — вся информация появляется в поле курсора, что позволяет сразу добавлять ее в товароучетную систему.
• Не нужно использовать дополнительные драйверы.

Но использовать подключение «в разрыв клавиатуры» неактуально при работе с маркированной продукцией. Двумерные коды включают особые символы-разделители, которые не всегда распознаются в таком режиме передачи данных.

Если планируется работать с метками 2D, можно выбрать СОМ-соединение. В этом случае задействуется разъем RS-232. С помощью него происходит подключение сканирующей техники к компьютеру. Сразу после интеграции операционная система запросит установку дополнительных драйверов. Нужное программное обеспечение можно найти на сайте производителя или на диске, входящем в комплектацию сканера.

Разъем RS-232 удобен для подключения, но редко встречается на современных моделях компьютеров и ноутбуков. Поэтому чаще всего интеграция происходит с задействованием интерфейса USB. Но в этом случае ПК не распознает правильно подключенное периферийное оборудование, что требует активации режима эмуляции USB-клавиатуры или COM-порта:

• При использовании эмуляции USB-клавиатуры компьютер «видит» сканирующую технику, как обычную клавиатуру. Поэтому данные в учетную систему передаются в область, где установлен курсор. Соответственно, ввод данных немного усложняется. Перед каждым считыванием следующей метки нужно устанавливать курсор в нужное поле таблицы программы «1С». Но такую проблему можно нивелировать посредством активации префиксов и суффиксов — первый отвечает за запуск окна ввода, второй эмулирует команду Enter.
• Эмуляция COM-порта — более предпочтительный вариант. В этом случае периферийная техника распознается правильно, как сканер. Поэтому не нужно делать настройку суффиксов и префиксов — добавление информации происходит автоматически в открытый документ.

Настройка сканера в «1С»

После аппаратного подключения можно переходить к настройке взаимодействия сканера штрих-кода с «1С». Алгоритм действий очень прост. Рассмотрим пошагово, как выполнить настройку сканера штрих-кода в «1С: УТ 11»:

• Выполните запуск «1C» на компьютере.
• Откройте вкладку «Администрирование», где выберите подключаемое оборудование.
• В открывшемся окне вновь выберите «Подключаемое оборудование», чтобы перейти в панель настройки. В ней должно появится название периферийного оборудования. Если его нет, активируйте опцию «Добавить» и выберите нужно устройство.
• Если используете «эмуляцию клавиатуры», откройте настройки устройства и выберите соответствующий режим работы. Сразу можете задать суффиксы и префиксы. В остальных случаях нажмите кнопку «Сохранить».
• Перейдите к проверке подключения. Вернитесь в главное меню товароучетной программы. Выберите опцию «Тестировать устройство». Отсканируйте любую идентификационную метку. Данные должны отобразиться в «1С».

Почему сканер штрих-кода не работает в «1С»

Если сканер штрих-кода не работает в «1С», то первая рекомендация: выключите и включите порт устройства на компьютере. При подаче питания периферийная техника подаст звуковой сигнал. Если это не решит проблему, перезагрузите компьютер.

Если сканер не передает данные в «1C», то причина чаще всего кроется в открытом документе или приложении, которое использует соединение по COM-порту. Например, пользователь два раза запустил товароучетную программу или повторно открыл продажу. В этом случае порты соединения оказываются занятыми. Из-за этого периферийная техника не может передавать данные в «1C». Решить проблему можно только освобождением одного COM-порта.

Существует другая причина, по которой периферия не передает данные в товароучетную систему, — устаревшие драйверы. Ваша задача — обновить их, скачав нужные с сайта производителя устройства.

Опции подключения в 1С

Чтобы применять сканер штрих кодов в один С, во вкладке «Подключаемое оборудование» категорий Продажи −› Настройки установите соответствующую галочку. Для редактирования сразу станут доступными переходы на подключаемое оборудование и рабочие места.

Перейдя на «Подключаемое оборудование», откроется окно — включение и настройка сканера в 1С. Здесь необходимо избрать тип «Сканеры штрих кода», создать новую строку, нажав одноименную кнопку и добавить в раскрывшуюся табличку данные по подсоединяемому девайсу.

В качестве реквизитов для заполнения может использоваться такая схема:

• Галочка самостоятельно устанавливается напротив «Устройство используется».
• В категории «Тип оборудования» также автоматом подтягивается нужное значение из предыдущего пункта.
• Напротив драйвера оборудования необходимо отметить из перечня драйвер, который поможет выполнить подключение сканера к 1С, например «1С: Сканеры штрихкода (NativeApi)».
• Категории «Наименование» и «Рабочее место» заполняются также автоматически на базе других данных.
• В строке «Серийный номер» можно по желанию запомнить №, индицированный на внешней поверхности девайса.

Чтобы стала доступной опция настройки оборудования, сохраните и запишите всю введенную информацию. Сделать это можно кликом по иконке с изображением дискеты.

Если вы пробовали подключить сканер к 1С, но драйвер не был инсталлирован, его нужно установить принудительно, нажав соответствующую кнопку.

После удачной установки переходите к настройкам управляющего софта. Здесь вы можете сопоставить: насколько корректны заявленные производителем и реальны технические параметры гаджета.

Для этого кликните по кнопке «Тест подключения», после чего станет активным окно «Тест устройства».

Во время тестирования драйвер будет подключать доступные (клавиатура или СОМ-порты) и ждать ответного сигнала.

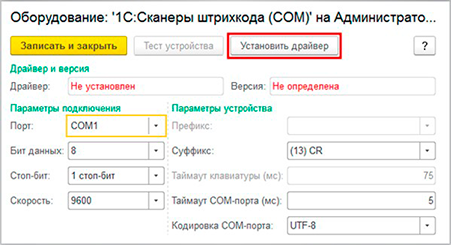

Как установить сканер штрих-кода в «1С» через COM-порт

Соединение через COM осуществляется с использованием разъема RS-232, который поддерживает последовательный тип передачи данных. Таким образом обеспечивается быстрый ввод информации сразу после сканирования этикетки (без установки курсора, как в случае с KBW).

После подключения считывателя в COM-порт ОС запросит установку драйверов для корректного распознавания устройства, которые предусмотрены в комплектации или доступны для бесплатного скачивания на интернет-ресурсе производителя.

Что касается настройки сканера штрих-кода в «1С», то никаких вспомогательных обработок здесь не требуется — нужные компоненты для интеграции встроены в каждую конфигурацию товароучетной системы. «1С: Предприятие» самостоятельно «слушает» порт без вспомогательных программ-трансляторов и при получении штрихкода по умолчанию вставляет его в нужное поле, независимо от расположения курсора. Минус этого способа заключается в том, что при соединении с ПК для считывателя требуется отдельный источник питания.

Подключение сканера штрих-кода по USB с драйвером «1С»

Конфигурации «1С», предназначенные для торговли и товарного учета, имеют специальные встроенные обработки для взаимодействия со сканерами штриховых кодов. Изначально все они адаптированы на получение информации по COM-порту, но он уже сильно устарел и почти полностью вытеснен USB. В свою очередь, устройство, подключенное по USB, не определяется как сканер, так как компьютер не знает, что это за оборудование и не видит его (в отличие от клавиатуры или мыши). В зависимости от модификации, USB-модели поддерживают два режима интеграции: эмуляция USB-клавиатуры (USB-HID или USB-KB) или COM-порта.

Эмуляция USB-клавиатуры

Чаще всего в состоянии «из коробки» сканирующее устройство распознается как клавиатура без установки дополнительных драйверов и без проблем интегрируется с системой учета. Аппарат, работающий в режиме эмуляции клавиатуры, передает штрихкод в товароучетную программу (или редактор) так, как будто он введен с помощью обычной клавиатуры — в области, где зафиксирован курсор. Ввод первички в «1C» со сканера или загрузка номенклатуры в этом случае осложняются тем, что каждый раз перед сканированием марки придется ставить курсор в определенное поле на экране.

К примеру, чтобы занести в справочник новые товары, придется самостоятельно открывать окно ввода клавишей F7, затем считывать сканером код и нажимать кнопку Enter для перехода к следующей строке. Также есть вероятность, что пользователь случайно считает данные в неподходящем месте, и программа выполнит незапланированные действия, например, удалит уже введенные строки.

Проблему можно решить с помощью префикса и суффикса, первый автоматически запускает окно ввода, второй — эмулирует нажатие клавиши Enter. Суффикс и префикс на кнопку F7 можно задать в «1C» (раздел «Торговое оборудование»), но удобнее это сделать в настройке сканера считыванием специального кода. Аппарат поставляется с инструкцией, в которой перечислены основные из них для программирования, которые позволяют установить сканер штрих-кодов в «1C» и оптимизировать его под свои потребности. Чтобы задать префикс и суффикс, достаточно отсканировать нужные коды в инструкции — параметры активируются автоматически.

Эмуляция COM-порта

Устройства с RS-232, в отличие от сканеров с клавиатурным интерфейсом, не требуют от пользователя настройки суффиксов и префиксов, — штрихкод автоматически добавляется в документ. Благодаря интегрированным компонентам при подсоединении через физический разъем RS-232 программа распознает аппарат именно как сканер, а не клавиатуру или другое внешнее устройство. Если подключение сканера штрих-кода к «1C» осуществляется через USB, можно работать через эмулированный COM.

Чтобы система распознала устройство в режиме эмуляции (копирования), нужно установить драйвер, который организует этот самый виртуальный порт. Как правило, утилиты доступны для загрузки с диска, входящего в комплект поставки, а также с сайта производителя или официального дистрибьютора.

Ввод первички в «1C» со сканера

В рознице сканирующие устройства используются не только при продажах конечным покупателям, но и для автоматизации заполнения ассортимента на складе, упрощая процесс оформления накладных и другой первичной документации. На примере «1С:Розница» рассмотрим, как с помощью сканера оформляется поступление партии от поставщика. Если в накладной есть продукция, которая ранее не была введена в базу, рекомендуется начинать работу с создания этой товарной позиции. Порядок действий:

• Запустить «товароучетку» и в меню слева нажать на ссылку «НСИ».
• Заполнить форму: наименование позиции, группа номенклатуры (например, безалкогольные напитки), единица измерения и др.
• Кликнуть по значку «Перейти» (папка со стрелочкой), выбрать в контекстном меню строку «Штрихкоды» и нажать кнопку «Создать».
• Отсканировать код — откроется окошко с расшифровкой в виде числа.
• Подтвердить действия клавишей «Записать и закрыть».

Когда маркер добавлен, можно переходить к заполнению накладной:

• Из главного меню перейти в «Закупки», открыть раздел «Поступление товаров» и нажать клавишу «Создать».
• В шапке нового документа заполнить поля: поставщик, название магазина и склада, на котором принимается поставка.
• На панели инструментов внизу страницы нажать на иконку со штрихкодом, ввести числовое значение вручную или отсканировать этикетку — в табличную часть автоматом добавятся сведения об изделии.

Таким же образом по коду можно заполнять и другие виды документов: реализация товаров и услуг, перемещение, списание и оприходование.

Настройка сканера штрих-кода в «1C»

Синхронизация сканирующего устройства с «1C» предполагает стандартный порядок действий для любых версий и конфигураций. Рабочая среда ПО состоит из двух компонент:

• Технологическая платформа (последний релиз на момент публикации — «1С: Предприятие 8.3»).
• Прикладная (типовая) конфигурация: «Розница», «Управление торговлей», «Касса» и т. д.

В разных конфигурациях могут меняться названия разделов меню, но принципиальных различий нет. Подробную процедуру, как установить сканер в «1С 8.3», рассмотрим на примере «Управление торговлей»:

• Выбрать подходящий интерфейс для интеграции и загрузить драйверы, описанные ранее.
• Установить сканер штрих-кодов на компьютер с «1C».
• Запустить ПО и в меню справа открыть подраздел «НСИ и администрирование».
• Щелкнуть по ссылке «РМК и оборудование» (в других конфигурациях этот пункт может называться «Торговое оборудование»).
• В графе «Драйвер оборудования» выбрать установленную ранее компоненту: NativeApi, «АТОЛ: ДУВ» или другую.
• Подтвердить изменения клавишей «Записать» — в таблице добавленных устройств появится новая строка.
• Нажать на добавленный сканер и вызвать команду «Настроить». Если в окне настройки появилось сообщение «Драйвер устройства на текущем РМ не установлен», достаточно нажать кнопку «Установить драйвер» — ПО самостоятельно найдет и загрузит совместимую компоненту.
• В форме настройки указать порт, по которому подсоединен аппарат (клавиатура или COM).

Если в дальнейшем пользователь сменит интерфейс интеграции, необходимо отобразить это и в настройках «1C». Остальные графы (скорость, бит данных, префикс, суффикс и др.) заполняются автоматически, в зависимости от выбранного порта. Завершающий этап наладки — проверка подключенного оборудования:

• Зайти в раздел «Подключаемое оборудование».
• Поставить флажок напротив «Сканеры ШК» и выбрать устройство из каталога.
• Нажать кнопку «Настроить», а далее — «Тест устройства».
• Отсканировать любую этикетку с маркировкой.

Если все сделано правильно, всплывет окно с числовым значением кода:

Особенности подключения сканера штрих-кодов к «1С»

Основная сфера применения сканеров — это розничные продажи. Также они используются для оптимизации учета материальных ценностей:

• поиск товаров в базе;
• оприходование;
• внутренние операции (приемка, отгрузка, перемещение, инвентаризация).

Синхронизация сканера с «1С» позволяет вносить номенклатуру напрямую в учетную программу, считывая штрихкоды с товаров. Устройство позволяет повысить точность учетных операций, свести к минимуму риск ошибок оператора и пересортицы на складе.

При первом подключении сканера штрих-кодов к «1С» операционная система распознает его как неизвестное устройство ввода. Чтобы считыватель воспринимался корректно, требуется инсталляция соответствующих драйверов с учетом способа подключения. Приведем три схемы, как подключить сканер штрих-кода к «1С»:

• С помощью фирменных обработок. Компания «1С» выпустила собственные обработки для считывателей, но они не всегда функциональны и используются не во всех конфигурациях «товароучетки». В этих случаях потребуются специальные утилиты.
• С универсальной утилитой «АТОЛ: Драйвер устройство ввода».
• Посредством самописного софта. Программа для синхронизации «1С» и сканера может быть разработана под конкретные задачи, но этот вариант предполагает значительные затраты времени и средств.

Аппаратное взаимодействие сканера и ПК реализуется такими способами:

• разрыв клавиатуры (PS/2);
• COM-порт (RS-232);
• посредством USB.

Далее детально рассмотрим каждый из этих вариантов.

Для подключения сканера к программе 1С потребуется выполнить следующие действия

После подключения сканера к компьютеру и установки необходимого программного обеспечения (драйверов), следует протестировать устройство. Такую проверку можно выполнить в «блокноте» отсканировав любой штрих-код

Далее надо перевести сканер в режим эмуляции com-порта. Для этого необходимо отсканировать штрих-код «USB Serial Emulation», который есть в инструкции по эксплуатации любого сканера. На этом процедуру аппаратного подключения сканера можно считать законченной и следует переходить к программе 1С

Для работы со сканерами штрих-кодов в базовой конфигурации 1С предусмотрена внешняя утилита «! С: Сканер штрих-кода». Эта программа, с помощью ручного считывателя, принимает код и передает его, для дальнейшей обработки, в программу 1С. Для активации данной утилиты необходимо запустить приложение ScanOPOS и пошагово выполнить установку. Рекомендуются не изменять настройки, предлагаемые программой по умолчанию

После того как внешняя утилита готова к работе, переходим непосредственно к программе 1С.

«Подключение и настройка торгового оборудования»

«Добавить» (откроется подменю для создания новой единицы торгового оборудования)

Далее, в открывшемся подменю, указывает название сканера, модель, файл программного обеспечения (1CScanOPOSScan_v2.epf) и нажимаем «добавить» Далее создаем группу пользователей, которые будут иметь доступ к сканеру. В современных моделях сканеров программное обеспечение позволяет гибко администрировать доступный интерфейс сканера, что существенно повышает удобство и эффективность применения этих устройств.

Нажмем на кнопку «Выбрать» и вываливаемся в элемент справочника «Торговое оборудование»

Нажимаем на кнопку «Проверить все подключенное оборудование». Если появляется подобное сообщение

Необходимо установить драйвер сканера штрихкода. После установки драйвера еще раз нажимаем кнопку «Проверить все подключенное оборудование».

На закладке «Драйвер сканера штрих-кода» показаны параметры устройства. Нажимаем кнопку «Поиск оборудования»

Цифры 4714218000016 — собственно сам штрихкод как он есть на упаковке. Символы #13 говорят о том, что вместе с штрихкодом с упаковки сканер передает служебные данные. Символы перед штрихкодом называют префиксом, после — суффиксом.

В версии Управление торговлей 10.3.6 группы пользователей убрали. Теперь мы можем открыть справочник «Номенклатура» и сосканировать штрихкод.

Завершающим этапом установки является проверка установленного оборудования и корректность функционирования его программного обеспечения. Для проведения такой проверки можно создать документ «поступление товаров и услуг» и заполнить его с помощью сканера». При этом в карточки выбранных товаров автоматически должен вноситься штрих-код. Если Вы впервые применяете сканер, то после считывания штрих-кода нового товара, система будет запрашивать разрешение на сохранения кода, при этом автоматически проверяя его корректность.

Как включить сканер на компьютере через разрыв клавиатуры

Разрыв клавиатуры (keyboard wedge, KBW) — физическое подсоединение периферийного устройства через клавиатурный разъем PS/2. Провод для сканера с таким интерфейсом оканчивается разветвлением. Одна ветка идет к клавиатуре через порт PS/2, другая — к РМ через этот же разъем. Технология считается универсальной, так как подходит для всех клавиатур. Главные плюсы:

• освобождение USB-портов для другой периферии;
• оперативная выгрузка информации при сканировании — после считывания данные вносятся в поле курсора, поэтому штрихкоды можно выводить в любой текстовый редактор и программы товароучета.

Этот тип физического подключения сканера штрих-кода к «1С» не требует дополнительных драйверов «1С» — устройство будет передавать последовательность символов в активное поле (где стоит курсор) аналогично вводу посредством клавиатуры. Интерфейс KBW предпочтителен для ввода информации в текстовые редакторы, для обмена с «товароучетками» рекомендуется задействовать COM-порт (физический или виртуальный). Разрыв клавиатуры не подойдет для работы с маркированными товарами, так как в матричных кодировках есть специальные символы-разделители, которые могут не распознаваться в этом режиме.

Программа для работы со сканером штрих-кода

Для взаимодействия устройств с «1C» разработана интеграционная компонента, встроенная в «Библиотеку подключаемого оборудования» (БПО) и внешняя обработка «1С: Сканер штрихкода (NativeApi)», которая принимает и передает код в товароучетное ПО.

Для активации компоненты необходимо перейти в раздел «Программное обеспечение» на сайте разработчика, открыть вкладку «1С: Сканер штрихкода» и нажать ссылку «Начать установку» в самом низу страницы. В загрузках на ПК сохранится файл ScanOPOS. Инсталляция осуществляется в соответствии с подсказками и занимает не более 2 минут.

Для подключения к «1C» сканера штрих-кода Voyager 1450g вместо описанной выше компоненты используется актуальный релиз «АТОЛ: Драйвер устройств ввода» (ДУВ). Программа выполнена в двухкомпонентной архитектуре — одна часть находится в БПО, а вторая (Frontol Driver Unit) — доступна для скачивания с сайта разработчика. Драйвер без действующей лицензии не работает. Также можно заказать пробную версию на сайте trial.frontol.ru и тестировать утилиту в течение 45 дней.

Кроме Voyager 1450g, драйвер Atol совместим с любыми аппаратами (независимо от модели), работающими в формате копирования клавиатуры или COM-порта. Ключевое преимущество этого ПО заключается в его универсальности. Оно обеспечивает стабильное взаимодействие «товароучетки» с любыми клавиатурными и RS-232 устройствами.

Считка кода и проверка результата

Теперь попробуйте считать штрих-код, в т.ч. идущий(е) вместе со сканером как проверочные.

Результаты сканирования должны отобразиться в окне теста оборудования в виде числового кода. ПО может добавлять в конце него суффикс “CR’’, обозначающий штрих-код.

Сведения по итогу сканирования при помощи скан-модуля обязаны быть эквивалентными заявленным в главном окне конфигурации драйвера.

• «Порт» – главный канал передачи информации со сканера. Информация считывается одновременно со всех активных устройств и отображается в строчке относительно порта, к которому и подключен ваш сканирующий девайс.
• Суффиксы, префиксы отображаются в виде «№ символа в кодировке (символ) + CR». Если напротив параметра присутствует значение “none”, это означает отсутствие префикса. Большая часть современных девайсов поддерживают многосимвольные префиксы, суффиксы.

В большинстве случаев подключение сканера штрих кода к 1С зависит от модели самого сканирующего модуля. Но главное при подключении к платформе — это согласование данных настроек системы, скан-устройства и драйвера.
