Основной пункт. Добавляем суффикс #13 к каждому считываемому штрих-коду.

4.1 В первую очередь необходимо считать штрихкод Scan Options.

Драйвер сканера Zebra dd2208 для 1с

Вообще, в документации этот момент довольно внятно расписан, но мы рассмотрим конкретный пример для нашего случая.

4.2 Так как для корректной работы сканера вполне достаточно посылки в порт суффикса, то ограничимся чтением штрих-кода .

Драйвер сканера Zebra dd2208 для 1с

4.3 Для подтверждения введенных данных считаем штрих-код Enter .

Драйвер сканера Zebra dd2208 для 1с

Если все действия были выполнены правильно, то теперь при поиске оборудования кроме самого штрихкода (DATA) будет передаваться и значение (SUFFIX).

После этого сканер будет сканировать с прибавкой #13 #10, этого как правило достаточно для работы в 1с.

Zebra DS2208 — функциональный и удобный проводной сканер одномерных и двумерных штрихкодов, настройку которого пользователь может выполнить самостоятельно. Сочетает в себе низкую цену и отличное качество: выдерживает падения с высоты, защищен от пыли и воды, распознает идентификаторы под любым наклоном.

Подходит для сканирования данных для федеральной системы ЕГАИС. Устройство предназначено для организаций малого и среднего бизнеса: торговых точек, отелей, кафе, транспортных и авиакомпаний, магазинов по продаже алкоголя, логистических организаций, производства.

В статье мы подробнее расскажем об особенностях, комплектации, возможностях, настройке Zebra DS22.

Сканеры Zebra для работы в ЕГАИС, установим и настроим за 1 час.

Оставьте заявку и получите консультацию.

Драйвер сканера Zebra dd2208 для 1с

Настройка эмуляции Com-порта для сканера штрих-кода модели Zebra DS2208 необходимо произвести следующие манипуляции:

  • Необходимо активировать режим CDC COM Port Emulation, после чего появляется возможность присвоить сканеру COM порт. Далее его номер может быть указан в настройках 1С7 или 8. При желании в дальнейшем номер COM в настройках можно будет изменить. Если драйвер в автоматическом режиме не нашел сканер, необходимо подключить его вручную. Для этого необходимо перейти «Диспетчер устройств» и установить драйвер в ручном режиме.
  • Для проверки работы сканера лучше всего использовать специальную программу. Она потребуется оператору, чтобы проверить порт, на котором закреплен сканер, как он запрограммирован и многое другое. Также возможно использовать штатное ПО Windows XP – программу Hyper Terminal. В более поздних версиях операционной системы она отсутствует. Установить ее довольно просто. Необходимо открыть WinWord, после чего отсканировать рэндомный штрих-код.
  • Последующая настройка сканера полностью зависит от целей использования.

Однако, при самостоятельной настройке и подключении сканера штрих-код может возникнуть нештатная ситуация, при которой оборудование может выйти из строя. По этой причине, настоятельно рекомендуем обратиться к квалифицированному специалисту, который быстро и без проблем настроит эмуляцию com порта сканера штрих-кода Zebra DS2208.

Краткая инструкция. Настройка сканеров ds2208, ds9208, ds4308 Zebra

Проверено. Сканер хорошо считывает новые акцизные марки на крепком алкоголе и штрих-кода честный знак GTIN на обуви, DataMatrix на пачках сигарет. Хорошо считывает qr-коды с экрана мобильных устройств.

Драйвер сканера Zebra dd2208 для 1с

Добавить суффикс возврат каретки

Драйвер сканера Zebra dd2208 для 1с

Если штрих-код не сканируется, откройте картинку в новой вкладке. Если штрих-код не вмещается, отдалите луч сканера на расстоянии 30-40 см.

Презентационный режим. Режим с подставкой

Драйвер сканера Zebra dd2208 для 1с

Режим USB COM

Драйвер сканера Zebra dd2208 для 1с

Иногда попадаются сканеры настроенные суффиксами CR и LF. При настройке в 1с, нужно удалить суффикс LF. Отсканируйте пункт 5 или 6, чтобы оставить только один суффикс CR.

Режим USBCOM + суффикс CR

Драйвер сканера Zebra dd2208 для 1с

Сброс на заводские настройки —

Сканер zebra ds2208 настройка 1с, если не сканирует в 1с.

Драйвер сканера Zebra dd2208 для 1с

Задержка нажатия клавиши USB может быть установлена на среднюю задержку 20 (мс) или длительную задержку 40 (мс).
Эти настройки замедляют передачу данных и дают стороннему программному обеспечению больше времени для обработки входящих передаваемых данных, предотвращая неправильные коды.

Драйвер сканера Zebra dd2208 для 1с

Состояние индикаторов и их значение

— Включение питания.
Короткий высокий сигнал — Штрих-код успешно декодирован.
4 долгих низких сигнала — Ошибка при передаче.
— Параметры успешно установлены.
— Выполнена правильная последовательность.
— Выполнена неправильная последовательность программирования или отсканирован штрих-код отмены.

Не горит — Сканер включен и готов к работе, или отсутствует питание сканера.
— Штрих-код успешно декодирован.
— Ошибка при передаче (возможно не правильно настроен интерфейс сканера).

Драйвер сканера Zebra dd2208 для 1с

Регулировка громкости сигнала

Драйвер сканера Zebra dd2208 для 1с

Средняя громкость

Драйвер сканера Zebra dd2208 для 1с

Низкая громкость

Драйвер сканера Zebra dd2208 для 1с

Не сканирует шк настроек

Включает сканирование шк настроек

Драйвер сканера Zebra dd2208 для 1с

Отключает сканирование шк настроек

Драйвер сканера Zebra dd2208 для 1с

Версия прошивки сканера

Драйвер сканера Zebra dd2208 для 1с

Некорректно сканирует QR code

Некорректно сканирует QR код, где зашифровано латинские, русские буквы и цифры.

Драйвер сканера Zebra dd2208 для 1с

Драйвер сканера Zebra dd2208 для 1с

Полезные заметки

Не сканируется маркированная молочная продукция.

Настройка для ЕГАИС

Не сканирует штрих кода настроек — нужно включить считывание шк настроек.

Не считывает qr код — возможно отключена в настройках.

zebra ds2208 лишние символы при чтение марки обуви — попробуйте сбросить на заводские настройки.

zebra ds2208 как убрать префикс cr — сброс на заводские настройки.

ds2208. Настроить сканер для маркировки в 1с

Как подключить сканер к компьютеру через usb.

Добрый день! Сканер Zebra ds2208. При сканировании data-matix кодов лекарственных средств в 1с УАС, происходит очень медленная передача данных. примерно 1 код в 5 сек. Подскажите, как увечить скорость передачи данных?
(увеличение скорости в 1с не помогает)

отличные специалисты молодцы, процветанья вам и вашей компании

Характеристика, настройка, драйверы

Перед использованием новый сканер необходимо «перепрошить». Прошивка сканера – дело хоть и необязательное, но рекомендуемое. Причиной тому – выявляемые время от времени производителем и конечными пользователями ошибки, их исправления и добавление функционала. Особенно это касается устройств, которые выпущены достаточно давно.

Подключаем сканер в разъем USB.

Важно! Перед подключением сканер должен находиться в соответствующем режиме. Лучше перевести сканер в режим эмуляции клавиатуры. Или, если настройки сканера не важны, то вернуть сканер к заводским параметрам.

Режим работы сканера устанавливается путем считывания штрих-кодов с экрана дисплея или с бумажного носителя.

Установка режима эмуляции клавиатуры устанавливается с помощью считывания следующего штрих-кода

Восстановление заводских установок производится путем считывания следующего штрих-кода

Запускаем 123Scan. Процесс прошивки занимает немного времени, важно не отключать сканер во время процедуры. По завершению прошивки появится соответствующее окно с сообщением о возможности отключить сканер.

По окончанию установки драйвера необходимо считать штрих-код, который переведет сканер в режим эмуляции СОМ-порта

Для успешного взаимодействия сканера и программы 1С:Предприятие необходимо убедится, чтобы вслед за штрих-кодом в строку считывания добавлялся так называемый суффикс, т.е. служебный символ (или группа символов), указывающий на определенные действия, которые необходимо сделать после ввода штрих-кода. В случае 1С:Предприятие этими символами являются , которые соответствуют эмуляции нажатия клавиши ENTER, обозначающей завершение ввода штрих-кода. Если этого суффикса в строке не будет, то программа не станет обрабатывать введенные со сканера символы.

Для того, чтобы в процессе считывания добавлялся суффикс необходимо сделать следующее.

2. Перевести сканер в режим записи суффикса путем сканирования штрих-кода

3. Ввести суффикс , соответствующий нажатию клавиши ENTER (цифровой код 7013). Для этого необходимо последовательно отсканировать штрих-коды, соответствующие цифрам 7, 0, 1, 3.

Базовая комплектация Zebra DS2208

В базовую комплектацию модели входит краткая инструкция пользователя, USB-кабель для подключения Zebra DS2208 к персональному компьютеру или POS-системе.

К стандартному комплекту можно добавить специальную подставку для сканера. Она позволяет удобно зафиксировать аппарат на рабочем месте и использовать его стационарно.

Дополнительно заказывают кабели:

  • Keyboard Wedge для подключения к интерфейсу IBM PC/AT и IBM PC;
  • IBM 46XX для подключения к порту 17, 9В или 5В.

1. Задай вопрос нашему специалисту в конце статьи. 2. Получи подробную консультацию и полное описание нюансов! 3. Или найди уже готовый ответ в комментариях наших читателей.

Zebra USB CDC Driver v. 15 Windows XP / 7 / 8 / 8. 1 32-64 bits

Драйвер сканера Zebra dd2208 для 1с

Настройка сканера штрих-кодов Symbol LS2208 для 1С

Драйвер сканера Zebra dd2208 для 1с

Все штрихкоды прежде чем сканировать, нужно напечатать на бумаге! С экрана штрихкоды не считываются.

Имея богатый опыт работы с 1С и настройки различного торгового оборудования, мне все равно пришлось изрядно попотеть при настройке этого сканера. А все потому что инструкция, выложенная на оффсайте не вполне соответствует действительности. Но обо всем по порядку.

Обобщенный порядок настройки любого usb-сканера для работы с 1С.

  • Установить сканер в разъем.
  • Найти штрих-код, переводящий сканер в режим эмуляции COM-порта. Это очень важный момент. 1С нормально работает только через com-соединение. Возможна работа и через прерывание клавиатуры (HID-устройства) но оно не вполне удобно.
  • Найти штрихкод, убирающий суффикс LF.
  • Запустить 1С и зайти в настройки подключаемого оборудования (тут пути могут отличаться в зависимости от конфигураций). Создать новый сканер штрихкодов. И драйвер оборудования от 1С.
  • Выбрать «сохранить». Нажать на кнопку настроить
  • В появившемся окне выбрать меню «Функции» – установить драйвер. Выполнить операции по установке драйверов.
  • ВСЕ! Сканер штрихкодов настроен и готов к работе.

Но с symbol ls2208 все немного сложнее. По какой-то неведомой причине, в инструкции к этому сканеру, не оказалось штрих-кода для перевода в режим эмуляции com-порта. Особенность этого режима в том, что устройство определяется системой не как usb-устройство, а как полноценное com-устройство на порту. И именно поиск нужного штрихкода занял бОльшую часть времени настройки.

Вторая проблема, с которой я столкнулся – это суффиксы. Стандартные суффиксы не подходят для работы с 1С, а смена суффикса – отдельный разговор. Почему не подходят? Потому что по умолчанию суффикс стоит CR +LF, и любой штрихкод с этими суффиксами 1С воспринимает как 2 штрихкода – реальный и пустой. И ругается что не может найти номенклатуру с пустым штрихкодом.

Итак, порядок настройки следующий:

  • Установить сканер в разъем.
  • Установить драйвер для вашей ОС, скачанный вот тут.
  • Отсканировать штрихкод перевода в режим COM — эмуляции.

Я обращаю внимание что режим CDC COM Port Emulation и Simple COM Port Emulation – Это не одно и то же! Сканер весело пропиликает, а операционная система обнаружит новое устройство и установит для него драйвер.

После этого переходим в приложение D и последовательно сканируем цифры 1,0,1,3

И завершаем все сканированием штрихкода «ввод»

Настройка и эксплуатация ручного сканера Symbol LS2208 в 1С 8. 2/8

Пришлось столкнуться с установкой и запуском ручного сканера штрих-кодов Symbol (Motorola/Zebra) LS 2208 в 1С 8.2 для клиента. Со сборкой и подключением проблем не возникло, однако для работы в 1с требовалось заставить сканер передавать суффикс #13. Аппарат по отзывам неплохой, об этом же говорит его популярность среди конкурентов. но работать «plug & play» не захотел. Можете глянуть мануал к этому чуду и понять, что чтобы найти нужные штрих-коды (именно ими программируется этот сканер) не просто. Бороздя просторы Интернет я нашел рабочий вариант и выкладываю его. В конце статьи ссылки на источники и благодарности.

Настройка DS2208

Для настройки Zebra DS22 08 используют программное обеспечение 123Scan. Для установки и работы с ПО не нужно дополнительно обучаться. Утилита проста и понятна, позволяет:

  • автоматически найти подключенный к рабочей машине считыватель;
  • настроить работу устройства — интерфейс подключения, параметры и прочее;
  • обновить прошивку считывателя;
  • отобразить на компьютере или другом аппарате распознанные коды;
  • создать отчеты — кассовые, движения товаров и другие.

Zebra USB CDC Driver. Характеристики драйвера

Драйвер версии 2.15.3.0 для сканеров штрихкодов от компании Zebra и Symbol. Предназначен для установки на Windows 7 и Windows 8.1 32-64 бита.

Внимание! Перед установкой драйвера Zebra USB CDC Driver рекомендутся удалить её старую версию. Удаление драйвера особенно необходимо — при замене оборудования или перед установкой новых версий драйверов для видеокарт. Узнать об этом подробнее можно в разделе FAQ.

Драйвер для сканера Zebra DS4208

С лицензией конечного пользователя можно ознакомиться здесь.

Драйверы для сканера штрих-кода Zebra DS4208 под Windows 10 — XP.

Устройство снято с производства в декабре 2015 года, однако производитель обязуется оказывать техническую поддержку продукта до 31.03.2021. Ранее эти сканеры производила Motorola. Все программное обеспечение, приведенное в таблице выше, подходит для сканера DS4208 независимо от того какой логотип вы видите на корпусе изделия: Zebra или Motorola.

Характеристики и функциональные возможности

В Zebra DS2208 использована технология имидж-сканирования, которая позволяет устройству распознавать коды:

  • 1D — Industrial, Matrix;
  • композитные — PDF417, GS1 DataBar;
  • 2D — QR, MaxiCode, DataMatrix.

Аппарат относится к мартичным сканерам, способен считывать идентификаторы в любом положении и с любых поверхностей: мобильных гаджетов, бумажной тары. То есть пользователю не нужно точно направлять сканер на штрихкод, что ускоряет процесс обслуживания клиентов и облегчает работу кассира. Распознает поврежденные или размещенные под вакуумной упаковкой штрихкоды.

Внутри сканера нет устройства для развертки считывающего луча или других подвижных элементов — при ударе о твердую поверхность нечему разбиваться или смещаться. Корпус выполнен из качественного ударопрочного материала. Поэтому аппарат работает после падения с высоты 1–1,4 м.

Некоторые характеристики Zebra DS2208 приведены в таблице.

У модели широкий угол захвата и хорошая дальность считывания информации — 368 мм.

Для подключения Zebra DS2208 к рабочей машине или системе используют эмуляцию COM-порта, USB-разъем или интерфейс RS-232.

Аппарат снабжен аккумулятором емкостью 2 400 мАч. Он обеспечивает до 14 часов беспрерывной работы. Такой показатель гарантирован только при полной зарядке литий-ионной батареи от блока питания, выпущенного компанией-производителем или одобренного ею. Блок питания должен иметь характеристики:

  • выходное напряжение 5,2 В постоянного тока;
  • минимум 1,1 А;
  • максимальная рабочая температура окружающей среды не менее 50 ℃.

Другие зарядные устройства могут испортить аккумулятор, снизить время автономной работы сканера.

Внешний вид и удобство эксплуатации

Zebra DS2208 — компактный (габариты 165 × 66 × 99 мм) и легкий (вес 1600 г) ручной сканер. Такие характеристики позволяют использовать его ежедневно, не дают сильных нагрузок на руку, спину кассира или другого ответственного сотрудника.

Устройство автоматически распознает интерфейсы, к которым его подключают, быстро сканирует информацию и передает ее на компьютер, в специальную программу учета товаров. Поэтому персонал может сразу приступать к работе со считывателем — дополнительное обучение не требуется.

Корпус выполнен из прочного пластика черного или белого цвета. Покупатель может выбрать тот, который ему подходит.

Ручка сканера удобно располагается в руке пользователя. Сверху на внутренней стороне расположена кнопка сканирования, которую легко нажать указательным пальцем.

Сверху на корпусе размещен индикатор работы устройства. Он и звуковые сигналы помогают сотруднику понять состояние сканера и процесса распознавания штрихкода. В таблице приведены значения индикации при ручном сканировании (без подставки).

Область сканирования подсвечивается, что помогает сотруднику легко и быстро отпускать товары, обслуживать клиентов.

В нижней части устройства есть крышка, закрывающая отсек для аккумулятора, и разъем для подключения кабеля.

2D-сканер Zebra для работы с маркировкой. Доставим в любую точку РФ!

Оставьте заявку и получите консультацию в течение 5 минут.

Стоимость Zebra DS2208

В аппарате использованы передовые технологии имидж-сканирования, качественные материалы для корпуса и деталей, что позволяет эксплуатировать считыватель при высокой влажности и запыленности. Несмотря на это, цена остается ниже, чем у аналогов, произведенных компаниями-конкурентами. Средняя стоимость Zebra DS2208 может повышаться на 2–3 тысячи , если пользователь захочет укомплектовать его подставкой.

Zebra DS2208 подключение к «1С»

При подключении Zebra DS2208 к рабочей машине с установленной товароучетной системой «1С» через USB-разъем не нужно устанавливать дополнительные драйверы. ПК определит считыватель, как клавиатуру. Такой тип подключения позволяет быстро распознавать штрихкоды и передавать информацию в систему учета товаров.

На четвертой странице краткого руководства размещен код, который автоматически переводит сканер в режим клавиатуры — называется *Клавиатура USB (HID).

При интеграции сканера с онлайн-кассой или POS-системой используют разъем RS-232. В этом случае для подключения модели DS2208 к «1С» нужна эмуляция COM-порта. Для настройки эмуляции COM-порта для Zebra DS2208:

  • Отсканируйте штрихкод с третьей страницы документа.
  • Завершите эмуляцию по инструкции.

Инструкция, прошивки, драйверы Zebra DS2208

На официальном сайте zebra.com в разделе «Поддержка и загрузки» размещен полный набор необходимых программ и инструкций для серии DS2200:

  • краткая и полная инструкции пользователя;
  • руководства для программиста;
  • драйверы Zebra DS2208;
  • полезные статьи;
  • программы для обновления прошивки;
  • утилиты для настройки работы сканера.

Все материалы на английском языке. Чтобы получить инструкции на русском, необходимо в подразделе «Руководства» в активном окне выбора языка установить «русский».

Драйвер сканера Zebra dd2208 для 1с

Перевод сканера штрих кодов Symbol LS2208 в режим USB CDC

Самый оптимальный вариант это использование режима «Простая эмуляция COM-порта», но есть у Symbol LS2208 ещё один режим работы, так называемый «USB CDC». Отличается он от «Простой эмуляции» тем, что COM-порт не просто эмулируется, а ПК определяет устройство именно, как отдельное COM-устройство, как если бы мы подключили сканер по COM-порту. Плюсом данного режима подключения, является именно то, что под него есть драйвера для современных 64-битных систем. Вот кстати страница драйвера Motorola CDC Driver for Windows XP and Windows 7, 32 and 64-bit. В низу страницы есть ссылка на драйвера для различных операционных систем.

Для перевода сканера в режим «USB CDC» сделана небольшая отдельная документация, которая спрятана на сайте просто невероятно глубоко. Поэтому ссылку на сайт я приводить не буду, а вот ссылку на мануал выкладываю USB CDC Symbol LS2208 (зеркало).

Дальше всё, как обычно. Открываем мануал, на третьей странице имеется единственный штрих код, он то нам и нужен. С помощью данного штрихкода переводим сканер в режим «CDC COM Port Emulation». Для ленивых штрих код для cdc emulation:

Драйвер сканера Zebra dd2208 для 1с

Драйвер сканера Zebra dd2208 для 1с

После перевода сканера в режим «CDC COM Port Emulation» вероятнее всего придётся указать системе расположение драйвера устройства вручную и на предупреждение о том, что драйвер не подписан, ответить «Всё равно установить данный драйвер». Вот в принципе и всё. Сканер практически готов к работе. Проверял на Windows 7 x64. В системе он определяется без проблем и в управлении устройствами находится прямо в разделе COM и LPT портов, там же можно посмотреть присвоенный сканеру номер COM порта.

Мы готовы помочь!

Задайте свой вопрос специалисту в конце статьи. Отвечаем быстро и по существу. К комментариям

1С Zebra DS2208

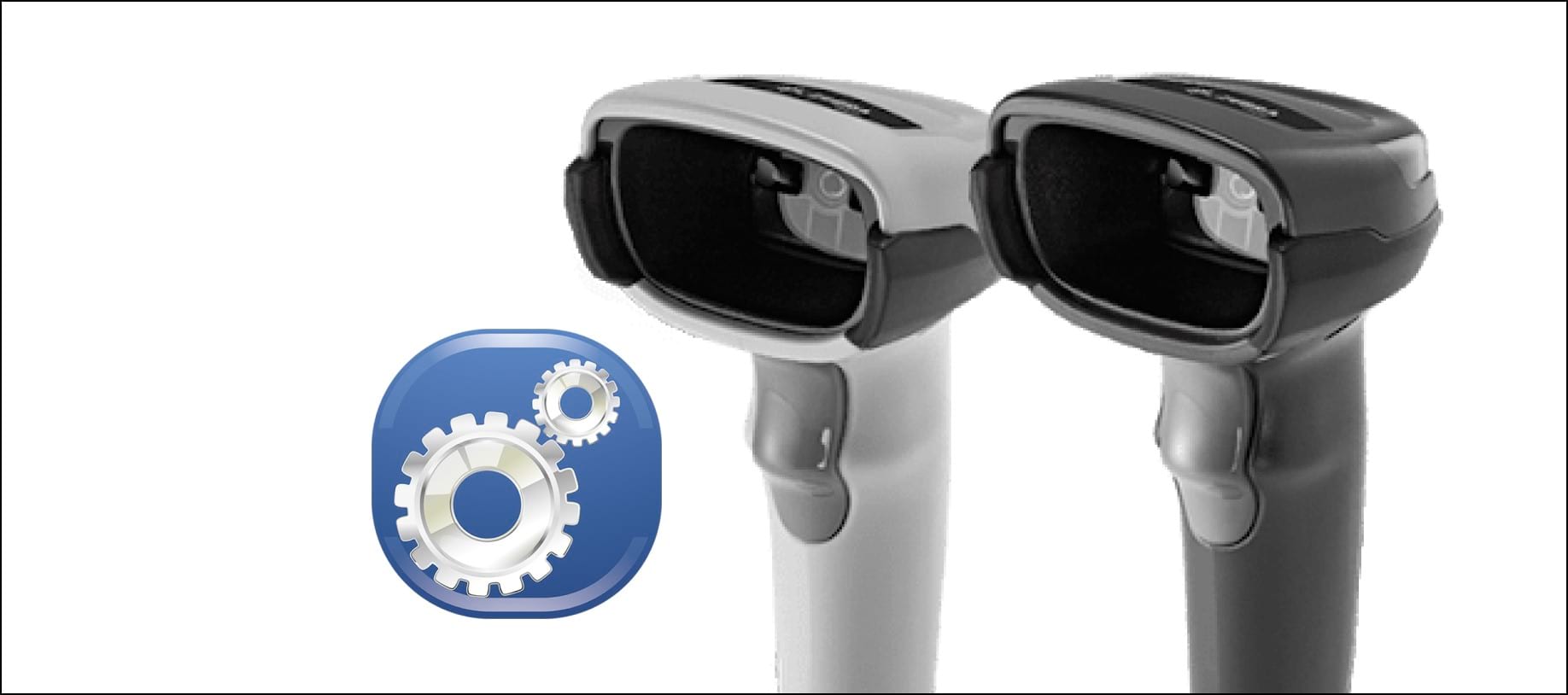

Аппараты Zebra DS2208 хорошо зарекомендовали себя на отечественном рынке. Они популярны среди владельцев малого, среднего бизнеса. Сканеры часто используют в крупных супермаркетах, на логистических и производственных складах для учета продукции. Среди положительных свойств устройства:

  • высокое качество при средней стоимости;
  • современный дизайн;
  • удобство эксплуатации;
  • высокая скорость распознавания информации;
  • отсутствие необходимости постоянно искать правильный угол для считывания кода;
  • высокий уровень защищенности от воздействия влаги, температур;
  • ударопрочность и надежность.

Из отрицательных моментов пользователи упоминают наличие в базовом комплекте только USB-шнура. Но кабели для других интерфейсов, например, RS-232, можно приобрести, стоят они недорого.

Итоги

  • Zebra DS2208 — матричный имидж-сканер. Работает как ручное устройство или в стационарном режиме (при наличии подставки). Распознает одномерные и двумерные идентификаторы, совместим с ЕГАИС и «1С».
  • Подходит для средних, малых предприятий, занятых в торговле, производстве, обслуживании, гостиничном и транспортном бизнесе.
  • Прост в эксплуатации, обеспечивает высокую скорость сканирования.

Сканеры Zebra для любых видов бизнеса. Доставка по всей России.

Оцените, насколько полезна была информация в статье?

Наш каталог продукции

У нас Вы найдете широкий ассортимент товаров в сегментах кассового, торгового, весового, банковского и офисного оборудования.

Посмотреть весь каталог

Про мини ПК:  Выпущена новая электронная книга iReader Ocean3 с 7-дюймовым дисплеем E Ink с плотностью 300 пикселей на дюйм и повышенной четкостью изображения.
Оцените статью
Карман PC
Добавить комментарий
